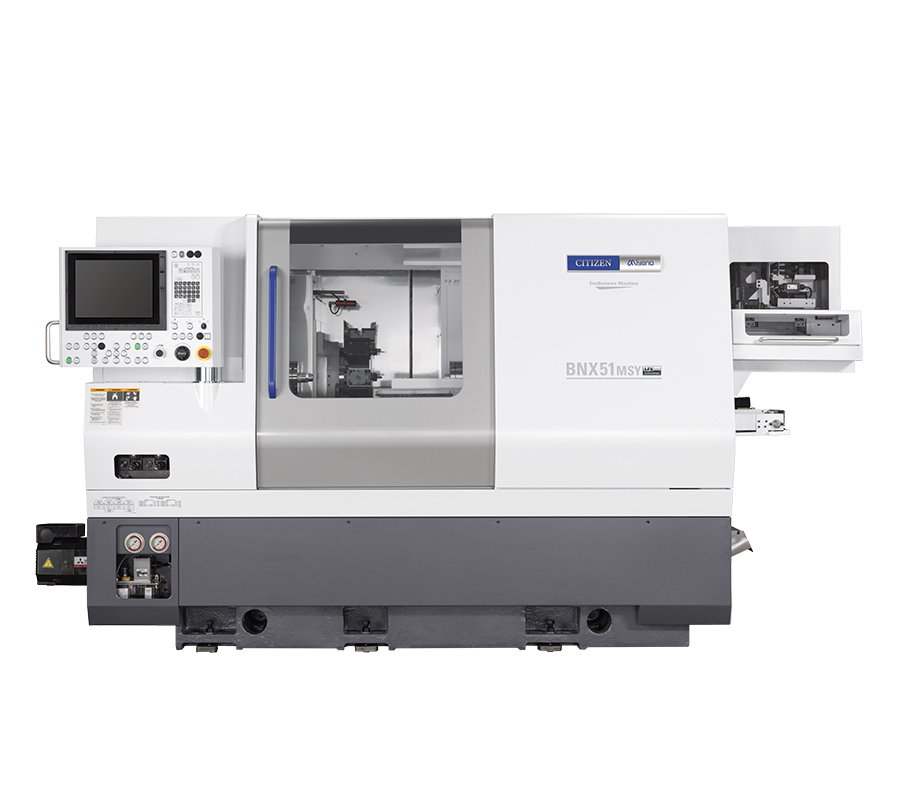

BNX51/65MSY

主軸台固定形CNC自動旋盤

Miyano
BNX51/65MSY（第2世代）

Eco Balance Machine

LFV tecnology

　

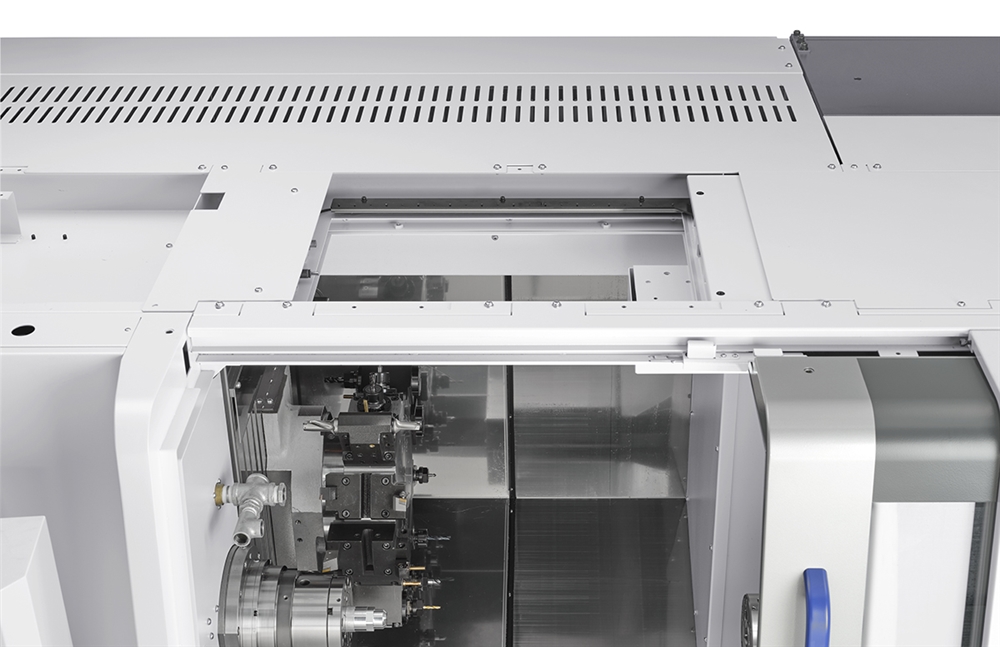

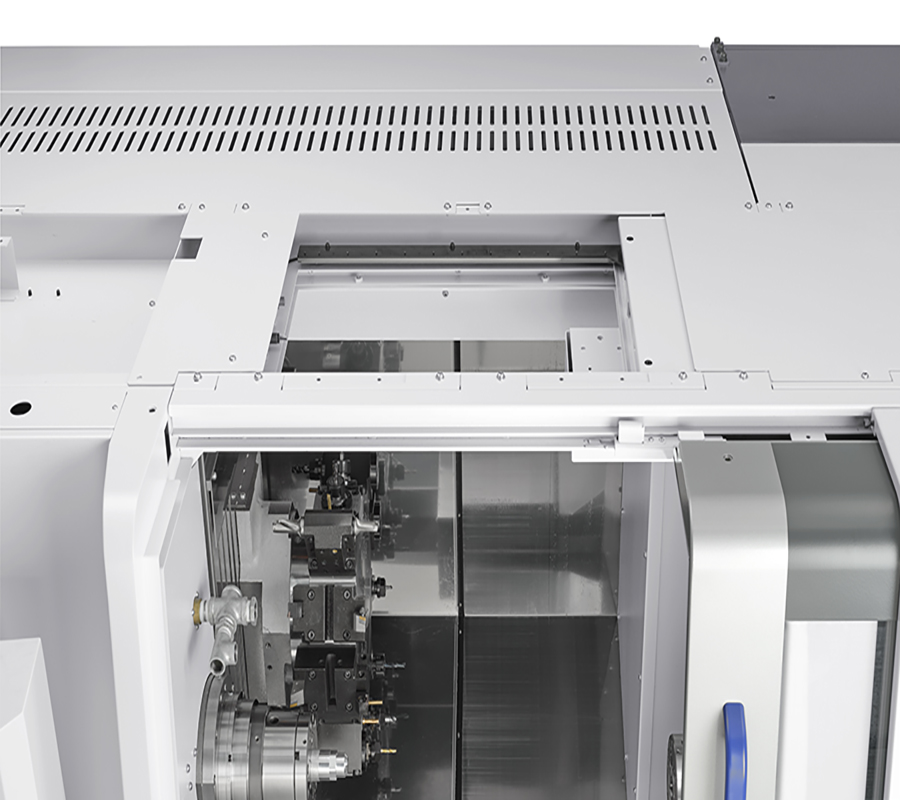

省スペースでコンパクト
重畳加工を得意とするシングルタレット機

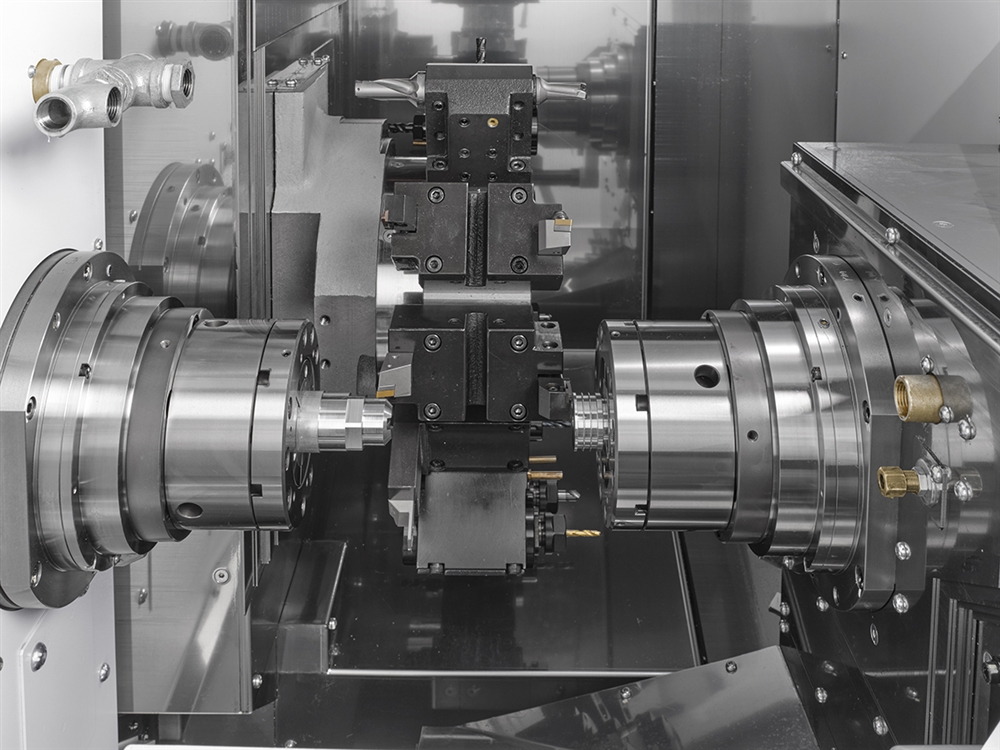

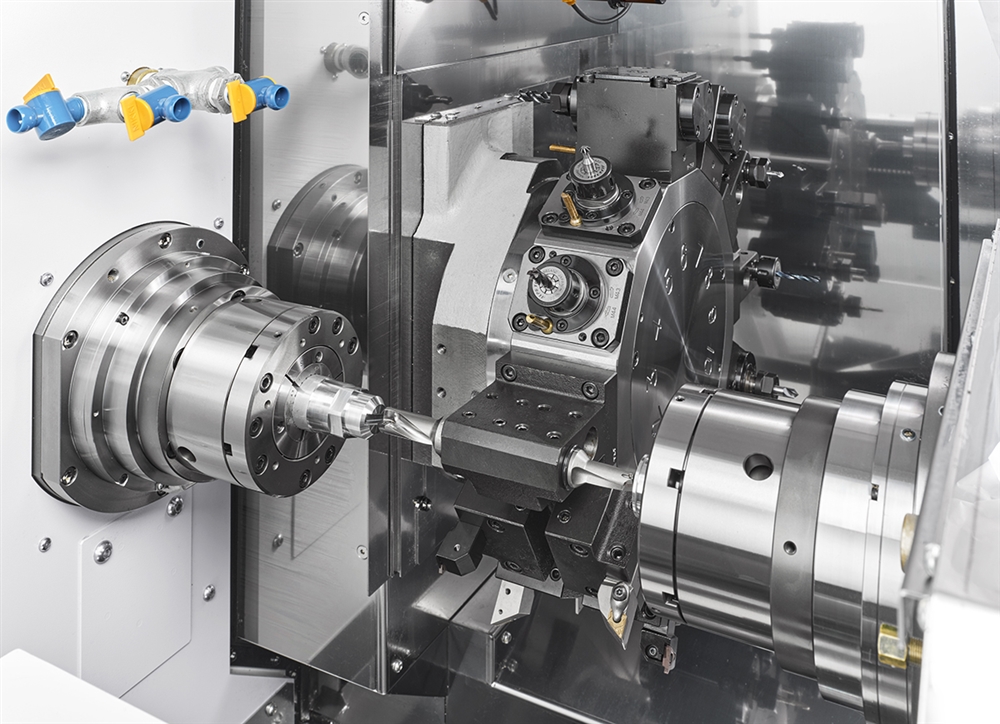

2スピンドル1タレットのシンプルな機械構成で効率よく複合加工できるコンパクトな機械。背面主軸に搭載したX軸より加工の幅が広がります。

正面主軸65ｍｍ仕様をラインアップし、パワフルな主軸モータで強力切削を実現

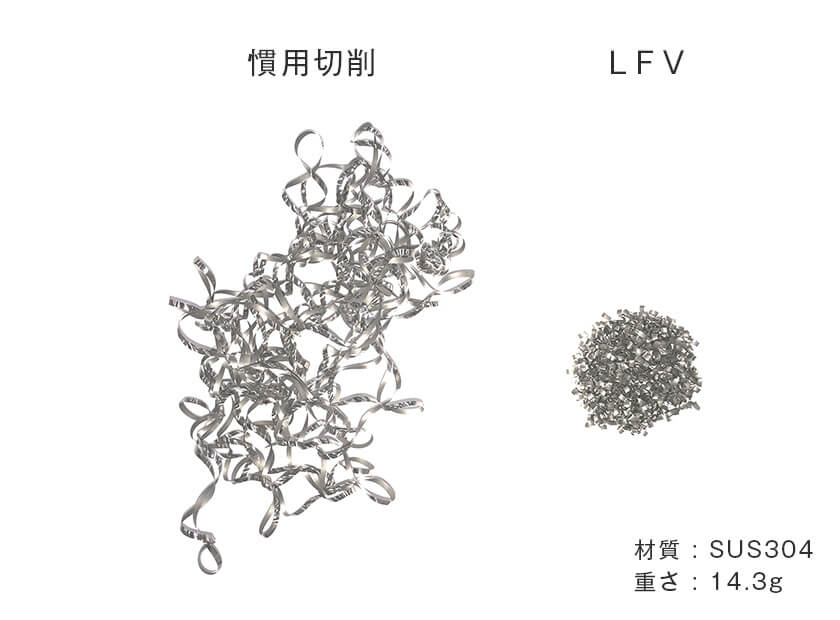

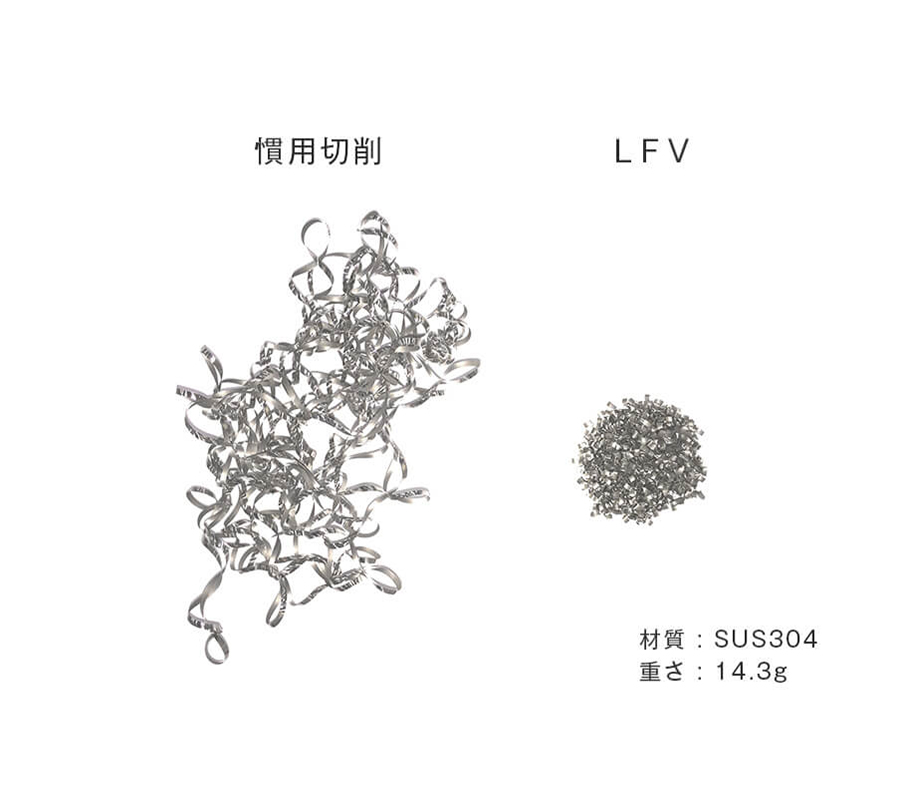

すべりスライドにLFV（低周波振動切削）技術を搭載し、切りくずによるトラブルを解消　安定生産に貢献

カタログダウンロード製品動画

製品情報

製品仕様

製品一覧

Cincom

Miyano

［バーマシン］: BNC42; BNA42CY; BNA42SY; BNA42MSY; BND51; BNX51/65MSY; BNX51/65MSY; BNA42DHY; BNA42GTY; ANX42SYY; BNJ42/51; BNJ51SY; BNE42/51; BNE51MSY; BNE51/65MYY; ABX51/65SYY; ABX65/80SYY; ABX65/80THY
［チャッカーマシン］: LX06/08E; LX08C; LZ01
［高精度チャッカーマシン］: RL01; GN3200; VC03; GN4200; GN3200W

MC20

型式		BNX-51MSY2	BNX-65MSY2
標準加工径	SP1/SP2	ø51 mm/ø51 mm	ø65 mm/ø65 mm
パワーチャック	SP1/SP2	6"中空チャック
主軸端面間距離		857 mm	892 mm
主軸モーター（15分定格/連続）	SP1 Cs	15/11 kW（15min/cont）	18.5/15 kW（15min/cont）
主軸モーター（15分定格/連続）	SP2 Cs	11/7.5 kW（15min/cont）
主軸回転速度	SP1/SP2	5,000 min^-1
刃物台の形式		12st
バイト		□20 mm	□20 mm
スリーブ		ø25 mm
スライド移動量	X1 軸	168 mm
	Z1 軸	349 mm
	Z2 軸	650 mm
	Y1 軸	±40 mm
	X2 軸	88 mm
	Z2 軸	650 mm
回転工具最大取付数		Max.12
機械の高さ		1,775 mm
重量		5,340 kg	5,500 kg

BNX-51MSY2

棒材最大加工径【SP1/SP2】: ø51 mm/ø51 mm

パワーチャック【SP1/SP2】: 6"中空チャック

主軸端面間距離: 857 mm

主軸モーター（15分定格/連続）【SP1 Cs】: 15/11 kW

主軸モーター（15分定格/連続）【SP2 Cs】: 11/7.5 kW

主軸回転速度【SP1 SP2】: 5,000 min^-1

刃物台の形式: 12st

バイト: □20 mm

スリーブ: ø25 mm

スライド移動量【X1 軸】: 168 mm

スライド移動量【Z1 軸】: 349 mm

スライド移動量【Z2 軸】: 650 mm

スライド移動量【Y1 軸】: ±40 mm

スライド移動量【X2 軸】: 88 mm

スライド移動量【Z2 軸】: 650 mm

回転工具最大取付数: Max.12

機械の高さ: 1,775 mm

重量: 5,340 kg

BNX-65MSY2

棒材最大加工径【SP1/SP2】: ø51 mm/ø51 mm

パワーチャック【SP1/SP2】: 6"中空チャック

主軸端面間距離: 892 mm

主軸モーター（15分定格/連続）【SP1 Cs】: 18.5/15 kW

主軸モーター（15分定格/連続）【SP2 Cs】: 11/7.5 kW

主軸回転速度【SP1 SP2】: 5,000 min^-1

刃物台の形式: 12st

バイト: □20 mm

スリーブ: ø25 mm

スライド移動量【X1 軸】: 168 mm

スライド移動量【Z1 軸】: 349 mm

スライド移動量【Z2 軸】: 650 mm

スライド移動量【Y1 軸】: ±40 mm

スライド移動量【X2 軸】: 88 mm

スライド移動量【Z2 軸】: 650 mm

回転工具最大取付数: Max.12

機械の高さ: 1,775 mm

重量: 5,500 kg
