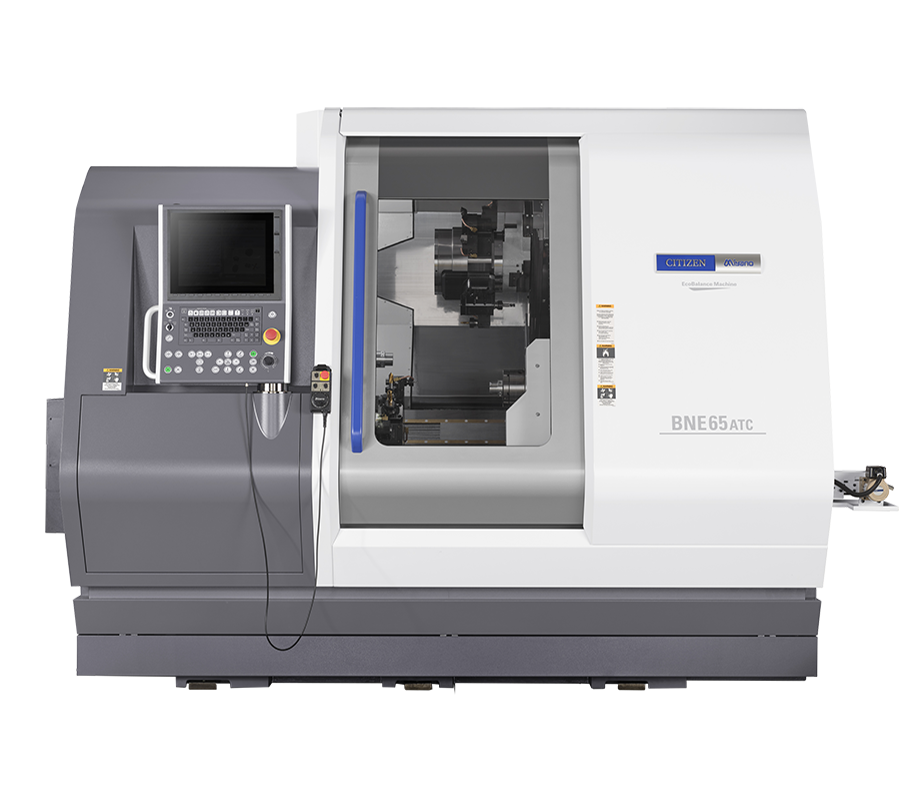

2タレット+B軸+ATCいろんな加工を1台で 環境にもやさしく

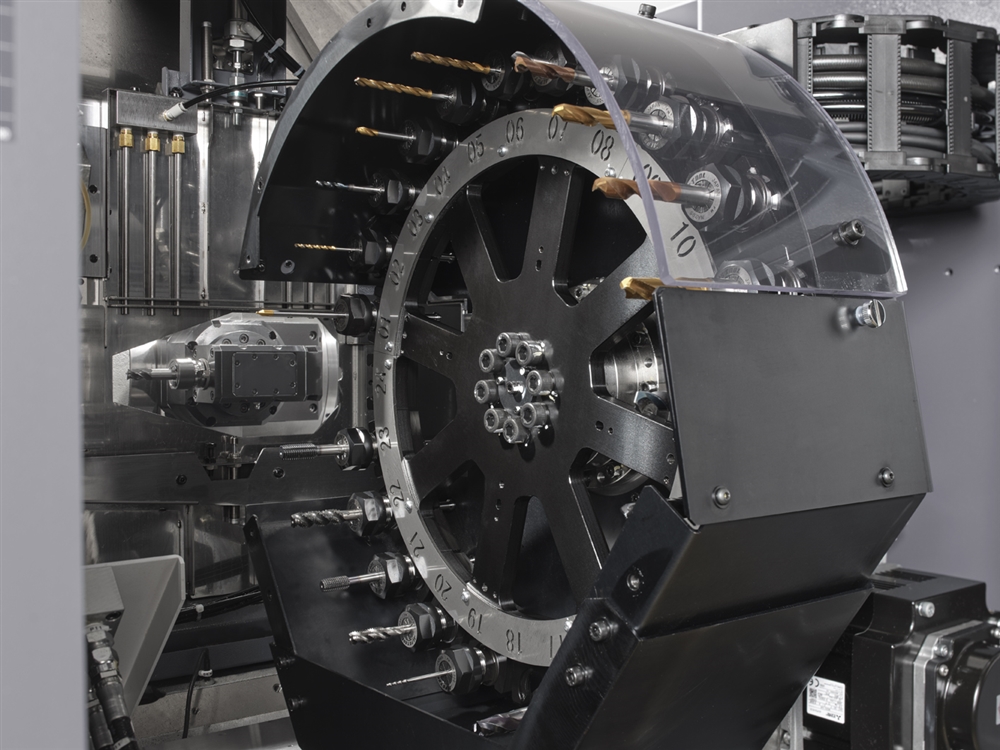

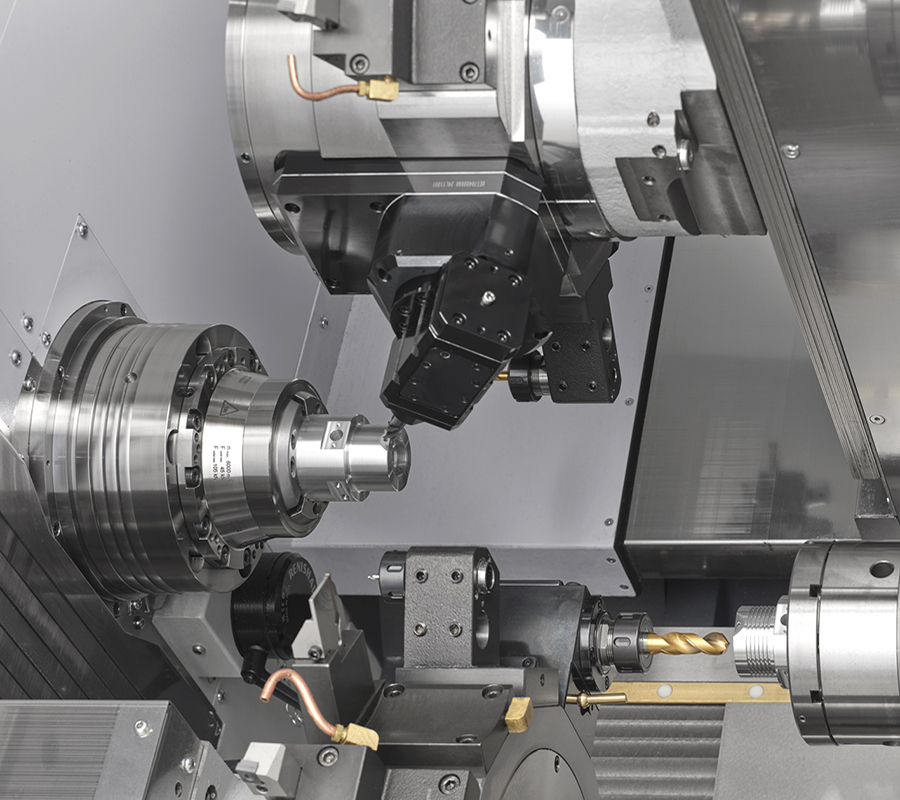

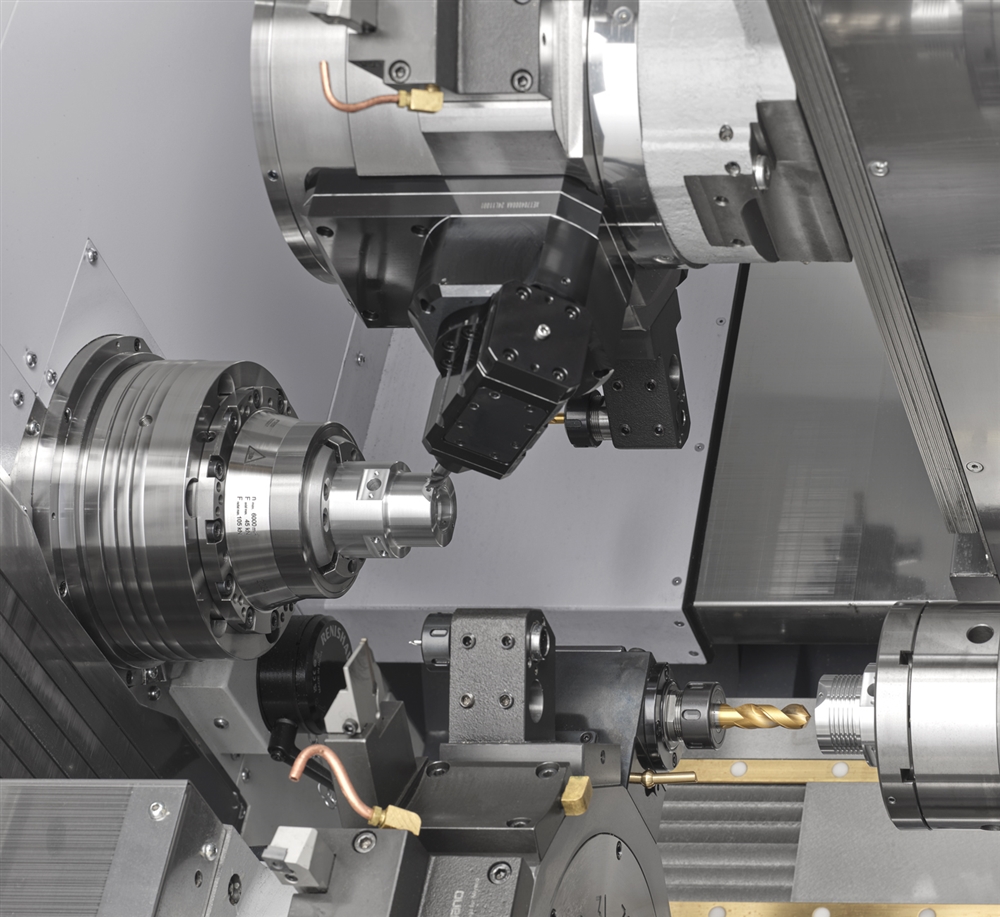

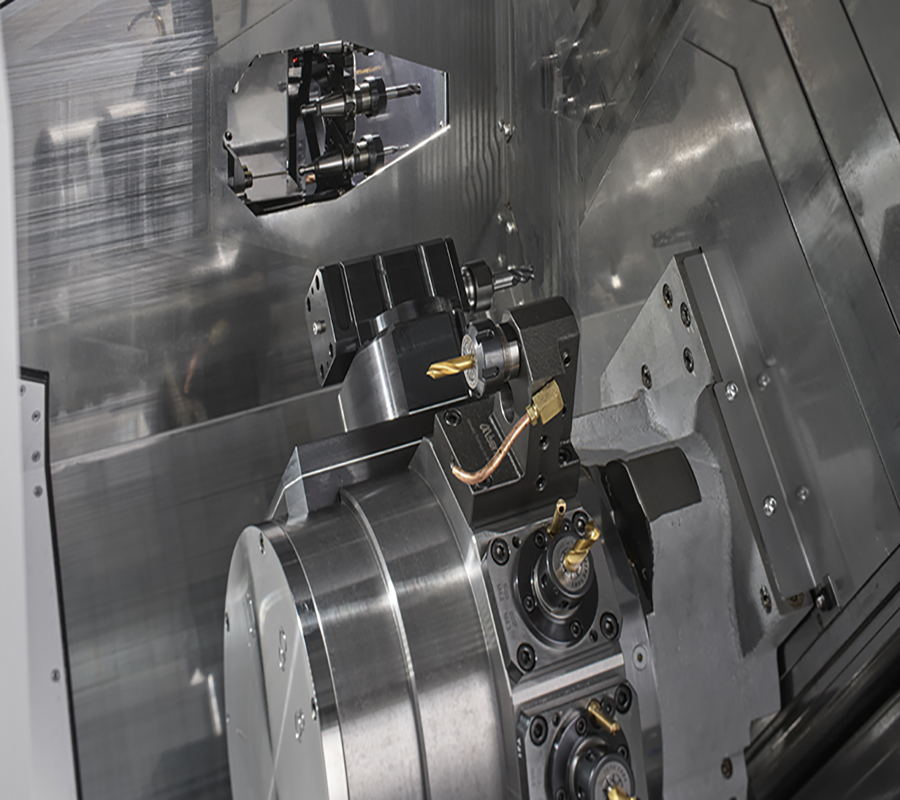

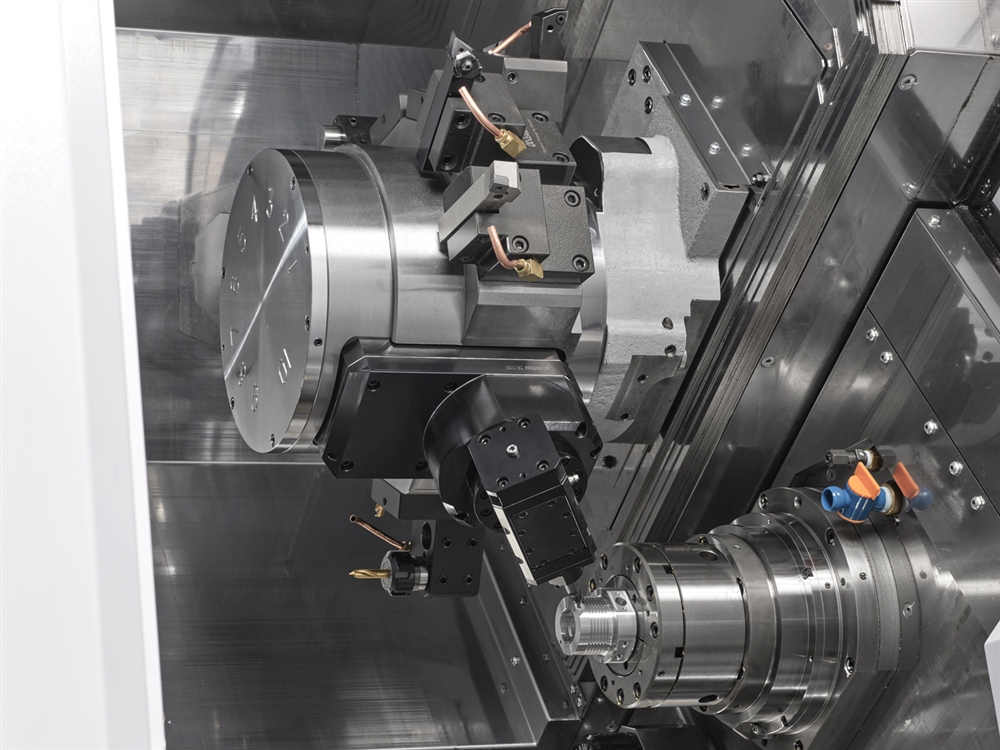

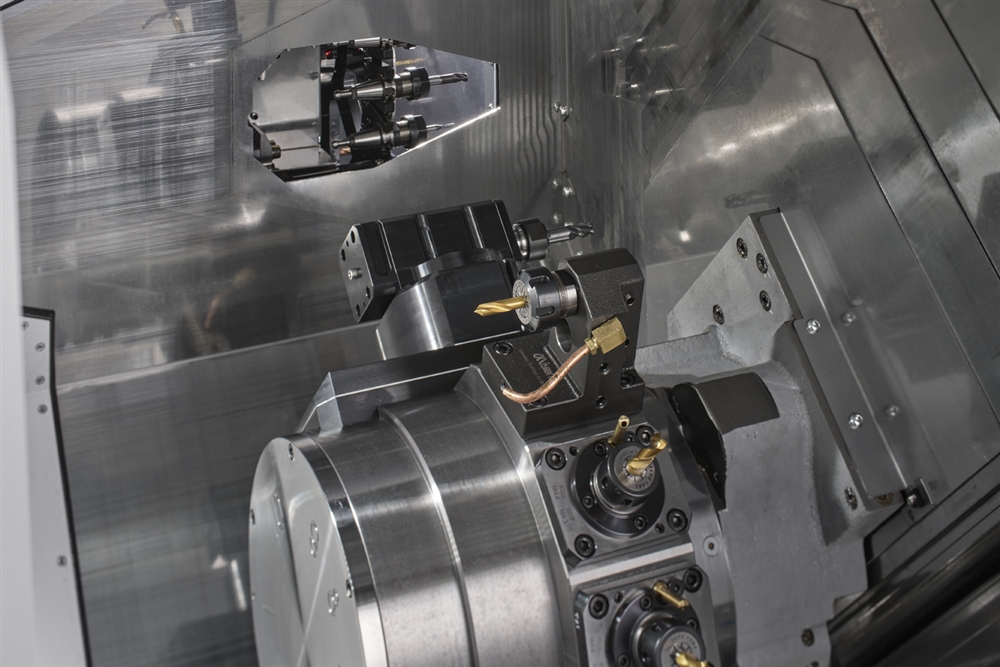

コンパクトなフロアスペースに2主軸2タレット、ATC装置、B軸ツールスピンドルを搭載した高機能機。同時5軸加工により、旋削を基本とした多面加工や複雑形状のワークを素早く正確に加工します。
| 型式 | BNE-65ATC | |||
|---|---|---|---|---|
| 主軸端面間距離 | 740.5mm | |||
| 標準加工径（SP1・SP2） | 65mm | |||
| スピンドルの数 | 2 | |||
| 主軸回転速度（SP1・SP2） | 5,000min-1 | |||
| コレットチャック形式 | SP1 | H-S26,DIN177E,Hainbuch65 | ||
| SP2 | H-S26,H-S22,DIN177E,DIN177Eコレット,Hainbuch65 | |||
| パワーチャック形式（SP2） | 6”中空チャック | |||
| 刃物台の数 | 2 | |||
| 刃物台の形式 | TR1 | 10St | ||
| TR2 | 12St | |||
| バイト | □20mm | |||
| スリーブ | ø25mm | |||
| 回転工具取付本数 | TR1 | Max.10 | ||
| TR2 | Max.12 | |||
| 回転工具の回転速度（TR1・TR2） | 6,000min-1 | |||
| 早送り速度 | X1, Z1, X3, Z3軸 | 20m/min | ||
| X2, Z2軸 | 18m/min | |||
| Y1, Y2軸 | 12m/min | |||
| 主軸用モーター | SP1 | 18.5/15kW（30min/cont.） | ||
| SP2 | 11/7.5kW（15min/cont.） | |||
| 回転工具用モーター（TR1・TR2） | 4.0kW | |||
| 定格消費電力 | 46.9kVA | |||
| 機械の高さ | 2,177mm | |||
| 質量 | 9,200kg | |||
