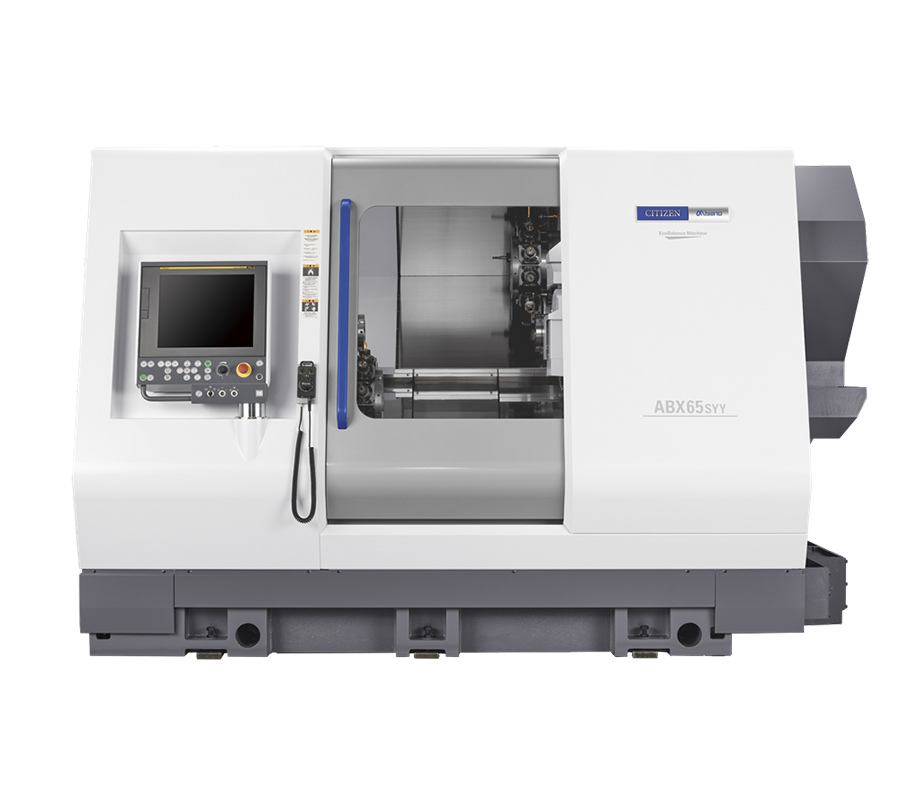

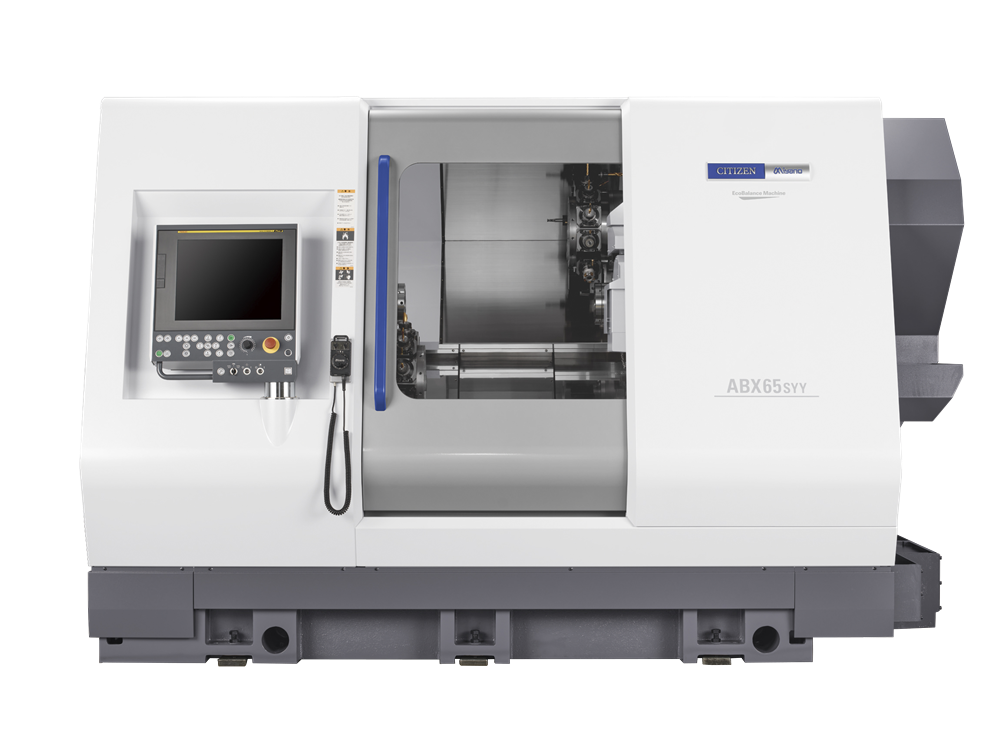

ABX65/80SYY

主軸台固定形CNC自動旋盤

Miyano ABX65/80SYY

Eco Balance Machine

　

80mmと65ｍｍ生まれ変わったABXシリーズ

高剛性すべりスライドと、パワーアップした主軸モーターにより基本性能が大幅に向上。消費電力の見える化やエアー消費量の削減など、シチズン独自の環境技術を搭載したEcoBalance Machine認定モデル。

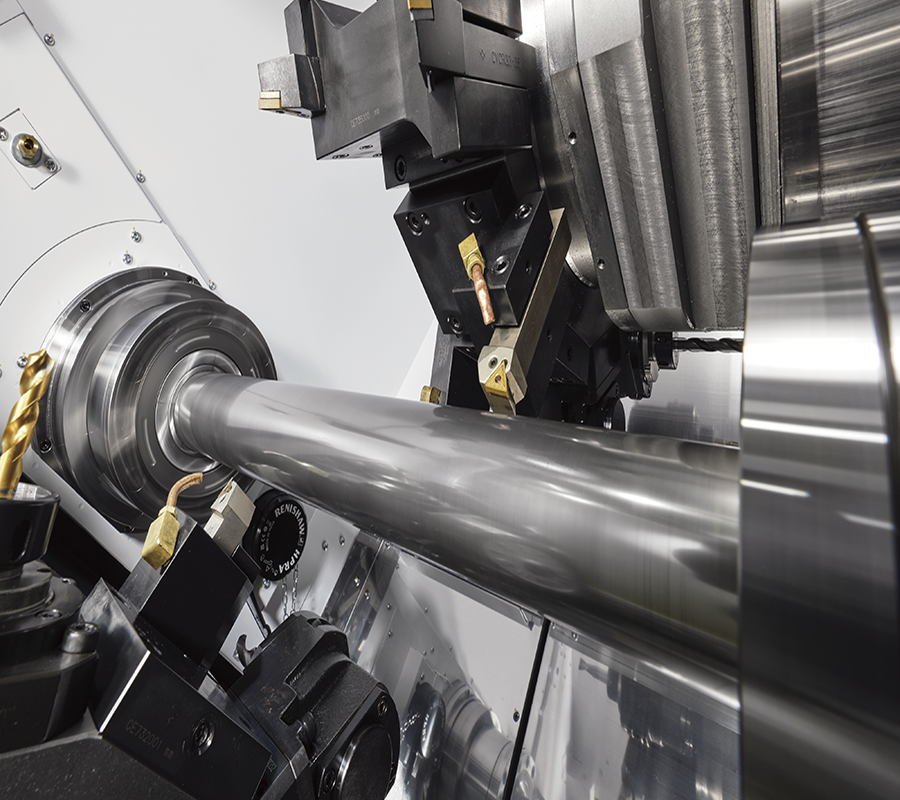

2主軸2タレットの機械構成で、Y軸機能を搭載した上下タレットにより、生背面それぞれの主軸に対して同時加工が可能
長いストロークを活かしたピンチターニングによる長物加工も得意とし、2タレットによる同時加工で効率的な生産を実現

カタログダウンロード

製品情報

製品仕様

製品一覧

Cincom

Miyano

［バーマシン］: BNC42; BNA42CY; BNA42SY; BNA42MSY; BND51; BNA42DHY; BNA42GTY; ANX42SYY; BNJ42/51; BNJ51SY; BNE42/51; BNE51MSY; BNE51/65MYY; ABX65/80SYY; ABX65/80THY
［チャッカーマシン］: LX06/08E; LX08C; LZ01
［高精度チャッカーマシン］: RL01; GN3200; VC03; GN4200; GN3200W

MC20

型式		ABX-65SYY3	ABX-80SYY3
棒材最大加工径	SP1/SP2	ø65 mm/ø65 mm	ø80 mm/ø65 mm
パワーチャック	SP1/SP2	6"POWER CHUCK
主軸端面間距離		1031 mm
主軸モーター（30分定格/連続）	SP1/SP2	18.5/15 kW
主軸回転速度	SP1	5,000 min^-1	4,000 min^-1
主軸回転速度	SP2	5,000 min^-1
刃物台の形式		12st
使用バイト寸法		□20 mm
刃物取付穴寸法		ø25 mm
スライド移動量	X1,X2 軸	190 mm
	Z1軸	5500 mm
	Z2軸	721 mm
	Y1、Y2軸	80（±40）
	ZS軸	756 mm
	回転工具最大取付数	12/12
機械の高さ		2,210 mm
所要床面積		3,260×2,200 mm
質量		10,700 kg

ABX-65SYY3

棒材最大加工径【SP1/SP2】: ø65 mm/ø65 mm

パワーチャック【SP1/SP2】: 6"POWER CHUCK

主軸端面間距離: 1031 mm

主軸モーター（30分定格/連続）【SP1、SP2】: 18.5/15 kW

主軸回転速度【SP1】: 5,000 min^-1

主軸回転速度【SP2】: 5,000 min^-1

刃物台の形式: 12st

使用バイト寸法: □20 mm

刃物取付穴寸法: øø25 mm

スライド移動量【X1,X2 軸】: 190 mm

スライド移動量【Z1 軸】: 550 mm

スライド移動量【Z2 軸】: 721 mm

スライド移動量【Y1,Y2 軸】: 80（±40）

スライド移動量【ZS 軸】: 756 mm

回転工具最大取付数: 12/12

機械の高さ: 2,210 mm

所要床面積: 3,260×2,200 mm

重量: 10,700 kg

ABX-80SYY3

棒材最大加工径【SP1/SP2】: ø80 mm/ø80 mm

パワーチャック【SP1/SP2】: 6"POWER CHUCK

主軸端面間距離: 1031 mm

主軸モーター（30分定格/連続）【SP1、SP2】: 18.5/15 kW

主軸回転速度【SP1】: 4,000 min^-1

主軸回転速度【SP2】: 5,000 min^-1

刃物台の形式: 12st

使用バイト寸法: □20 mm

刃物取付穴寸法: ø25 mm

スライド移動量【X1,X2 軸】: 190 mm

スライド移動量【Z1 軸】: 550 mm

スライド移動量【Z2 軸】: 721 mm

スライド移動量【Y1,Y2 軸】: 80（±40）

スライド移動量【ZS 軸】: 756 mm

回転工具最大取付数: 12/12

機械の高さ: 2,210 mm

所要床面積: 3,260×2,200 mm

重量: 10,700 kg
