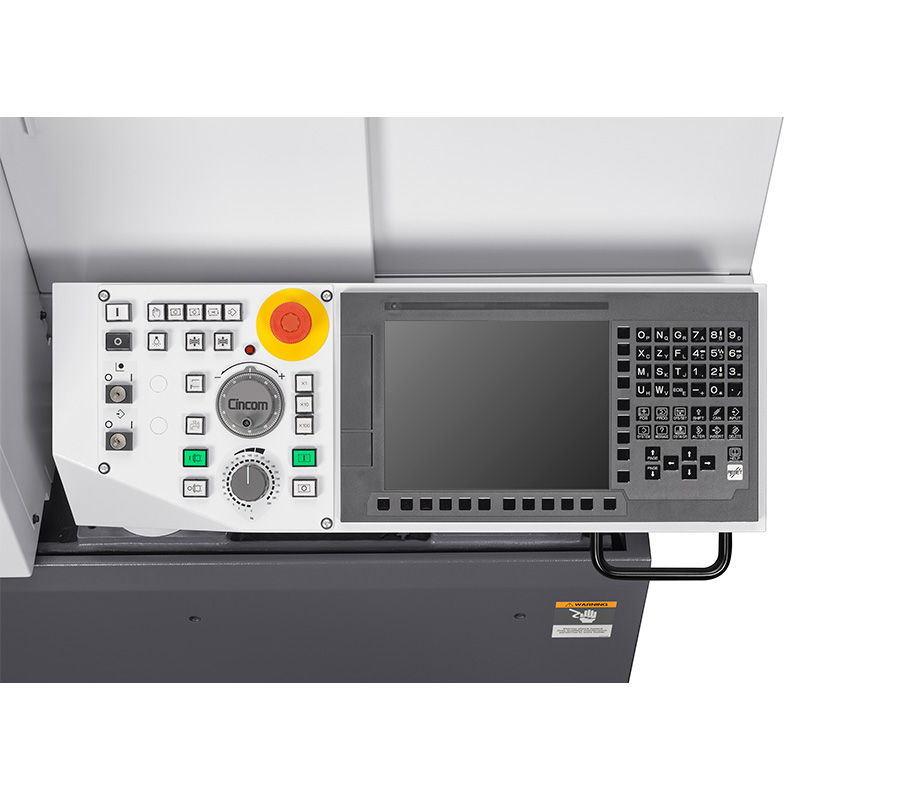

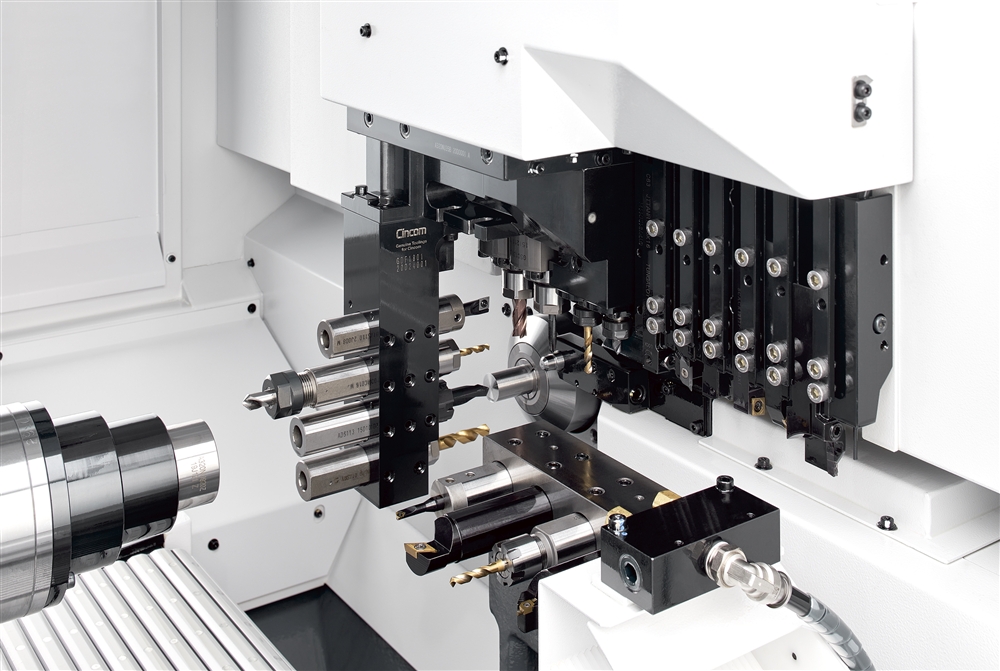

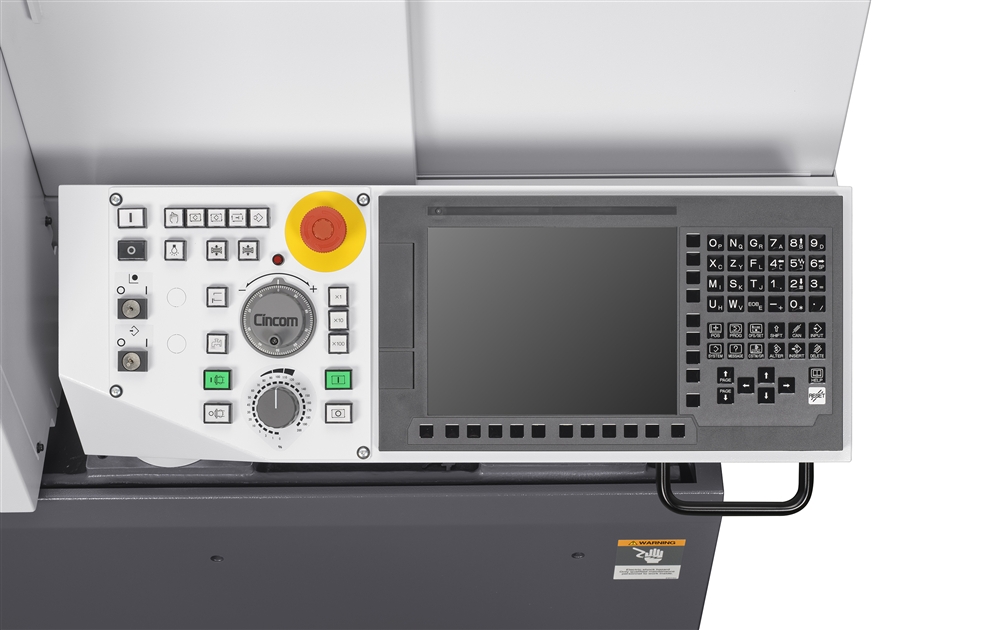

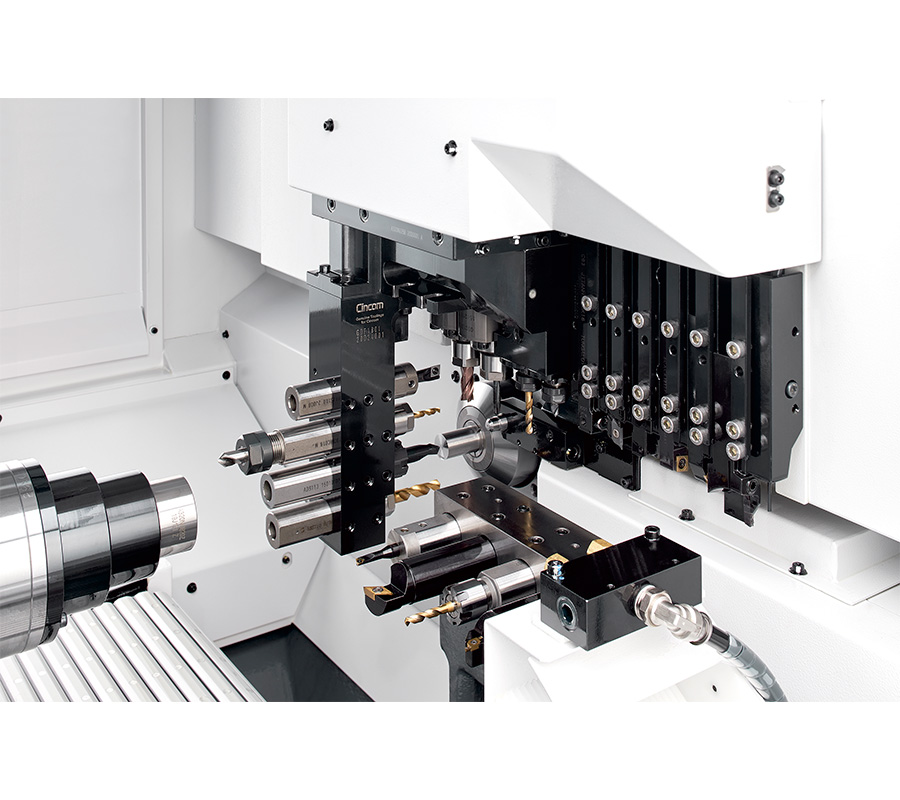

製品仕様
| 型式 | A20-4F | ||
|---|---|---|---|
| ツーリング拡張仕様(Opt.) | 標準ツーリング仕様 | ||
| 最大加工径 | ø20mm | ||
| 最大加工長 | φ20 仕様（GB） | 200mm/ 1 チャック（Z1 軸ストローク205mm） | |
| φ25 仕様 | 188mm/ 1 チャック(Z1 軸ストローク193mm） | ||
| 正面最大穴あけ径 | ø10mm | ||
| 正面最大ねじ立径 | M8 (切削タップ） | ||
| 主軸回転数 | Max.10,000min-1（引きチャック主軸 max.8,000min-1） | ||
| くし刃回転工具最大穴あけ径 | ø7mm | ||
| くし刃回転工具最大ねじ立径 | M6（切削タップ） | ||
| くし刃工具主軸回転数 | T07, T08 Max.7,700min-1 | 3 本仕様様(Opt.) Max.8,000min-1 | |
| T09 ～ T11 Max.6,000min-1 | 4 本仕様様 Max.6,000min-1 | ||
| 背面主軸最大チャック径 | ø20mm | ||
| 背面主軸最大ワーク長 | 100mm（標準回収装置) | ||
| 背面加工最大穴あけ径 | ø8mm | ||
| 背面加工最大ねじ立径 | M6(切削タップ） | ||
| 背面主軸回転数 | Max.8,000min-1 | ||
| ツール本数 | 22（Max.32) | 21（Max.25) | |
| ツールサイズ | バイト | □ 12×120 mm、□ 13×120 mm | |
| 早送り速度 | X1軸 | 24m/min | |
| X2軸 | 32m/min | ||
| Y1軸 | 32m/min | ||
| Z1軸 | 32m/min | ||
| Z2軸 | 32m/min | ||
| 電動機 | 正面主軸用 | 2.2/ 3.7 kW AC スピンドルモータ ビルトインタイプ | |
| 背面主軸用 | 1.1/ 1.5 kW AC スピンドルモータ ビルトインタイプ | ||
| くし刃回転工具用 | 1.0 kW AC サーボモータ | ||
| 切削油用 | 0.4kW | ||
| 定格消費電力 | 9.1 kVA | ||
| 負荷運転平均電力 | 4.5 kVA | ||
| センター高さ | 1,050 mm | ||
| 質量 | 2,200kg | ||
A20-4F ツーリング拡張仕様(Opt.)
- 最大加工径
- ø20mm
- 最大加工長【φ20 仕様（GB）】
- 200mm/ 1 チャック（Z1 軸ストローク205mm）
- 最大加工長【φ25 仕様】
- 188mm/ 1 チャック(Z1 軸ストローク193mm）
- 正面最大穴あけ径
- ø10mm
- 正面最大ねじ立径
- M8(切削タップ）
- 主軸回転数
- Max.10,000min-1（引きチャック主軸 max.8,000min-1）
- くし刃回転工具最大穴あけ径
- ø7mm
- くし刃回転工具最大ねじ立径
- M6（切削タップ）
- くし刃工具主軸回転数
- T07, T08 Max.7,700min-1
- くし刃工具主軸回転数
- T09 ～ T11 Max.6,000min-1
- 背面主軸最大チャック径
- ø20mm
- 背面主軸最大ワーク長
- 100mm（標準回収装置)
- 背面加工最大穴あけ径
- ø8mm
- 背面加工最大ねじ立径
- M6(切削タップ）
- 背面主軸回転数
- Max.8,000min-1
- ツール本数
- 22（Max.32)
- ツールサイズ【バイト】
- □ 12×120 mm、□ 13×120 mm
- 早送り速度【X1軸】
- 24m/min
- 早送り速度【X2軸】
- 32m/min
- 早送り速度【Y1軸】
- 32m/min
- 早送り速度【Z1軸】
- 32m/min
- 早送り速度【Z2軸】
- 32m/min
- 電動機【正面主軸用】
- 2.2/ 3.7 kW AC スピンドルモータ ビルトインタイプ
- 電動機【背面主軸用】
- 1.1/ 1.5 kW AC スピンドルモータ ビルトインタイプ
- 電動機【くし刃回転工具用】
- 1.0 kW AC サーボモータ
- 電動機【切削油用】
- 0.4kW
- 定格消費電力
- 9.1 kVA
- 負荷運転平均電力
- 4.5 kVA
- センター高さ
- 1,050mm
- 質量
- 2,200kg
A20-4F 標準ツーリング仕様
- 最大加工径
- ø20mm
- 最大加工長【φ20 仕様（GB）】
- 200mm/ 1 チャック（Z1 軸ストローク205mm）
- 最大加工長【φ25 仕様】
- 188mm/ 1 チャック(Z1 軸ストローク193mm）
- 正面最大穴あけ径
- ø10mm
- 正面最大ねじ立径
- M8(切削タップ）
- 主軸回転数
- Max.10,000min-1（引きチャック主軸 max.8,000min-1）
- くし刃回転工具最大穴あけ径
- ø7mm
- くし刃回転工具最大ねじ立径
- M6（切削タップ）
- くし刃工具主軸回転数
- 3 本仕様様(Opt.) Max.8,000min-1
- くし刃工具主軸回転数
- 4 本仕様様 Max.6,000min-1
- 背面主軸最大チャック径
- ø20mm
- 背面主軸最大ワーク長
- 100mm（標準回収装置)
- 背面加工最大穴あけ径
- ø8mm
- 背面加工最大ねじ立径
- M6(切削タップ）
- 背面主軸回転数
- Max.8,000min-1
- ツール本数
- 21（Max.25)
- ツールサイズ【バイト】
- □ 12×120 mm、□ 13×120 mm
- 早送り速度【X1軸】
- 24m/min
- 早送り速度【X2軸】
- 32m/min
- 早送り速度【Y1軸】
- 32m/min
- 早送り速度【Z1軸】
- 32m/min
- 早送り速度【Z2軸】
- 32m/min
- 電動機【正面主軸用】
- 2.2/ 3.7 kW AC スピンドルモータ ビルトインタイプ
- 電動機【背面主軸用】
- 1.1/ 1.5 kW AC スピンドルモータ ビルトインタイプ
- 電動機【くし刃回転工具用】
- 1.0 kW AC サーボモータ
- 電動機【切削油用】
- 0.4kW
- 定格消費電力
- 9.1 kVA
- 負荷運転平均電力
- 4.5 kVA
- センター高さ
- 1,050mm
- 質量
- 2,200kg
