製品仕様
| 型式 | BNA-42S5 | BNA-42SY5 | ||
|---|---|---|---|---|
| 主軸端面間距離 | 540.5 mm | |||
| 標準加工径（把握径） | SP1 | φ42 mm | ||
| SP2 | φ34 mm | |||
| タレットスライド移動量 | X軸 | 140 mm | ||
| Z軸 | 285 mm | |||
| Y軸 | - | 70 (±35) mm | ||
| 背面スピンドルスライド移動量 | B(Z2) 軸 | 360 mm | ||
| 主軸の数 | 2 | |||
| 主軸回転速度 | SP1 | 60～6,000min-1 | ||
| SP2 | 50 ～ 5,000min-1 | |||
| コレットチャック形式 | SP1 | ハーデンジS20、DIN173E、B&S#22D、JPN34、HAINBUCH | ||
| SP2 | JPN、DIN171E、DIN173E、B&S #22 | |||
| パワーチャック形式 | SP1 | 5”、6”中空チャック | ||
| SP2 | 4" 中空チャック | |||
| 刃物台の数 | 1 | |||
| 刃物台の形式 | 12 ST. | |||
| 使用バイト寸法 | □20 mm | |||
| 刃物取付穴寸法 | ø25 mm | |||
| 回転工具取付本数 | Max.12 | |||
| 回転工具の回転速度 | 50～5,000min-1 | |||
| 早送り速度 | X軸 | 20m/min | ||
| Z軸 | 20m/min | |||
| Y軸 | - | 12m/min | ||
| B(Z2) 軸 | 20m/min | |||
| 主軸用モーター | SP1 | 1 1/ 7.5/ 5.5 kW (15%/ 15min/ cont.) | ||
| SP2 | 5.5/ 3.7 kW (15 min/ cont.) | |||
| 回転工具用モーター | 2.8/1.0kW | |||
| 電源容量 | 29kVA | |||
| 機械の高さ | 1,745mm | |||
| 所要床面積 | W 2,350×D 1,433 mm | |||
| 機械重量 | 3,500 kg | 3,650 kg | ||

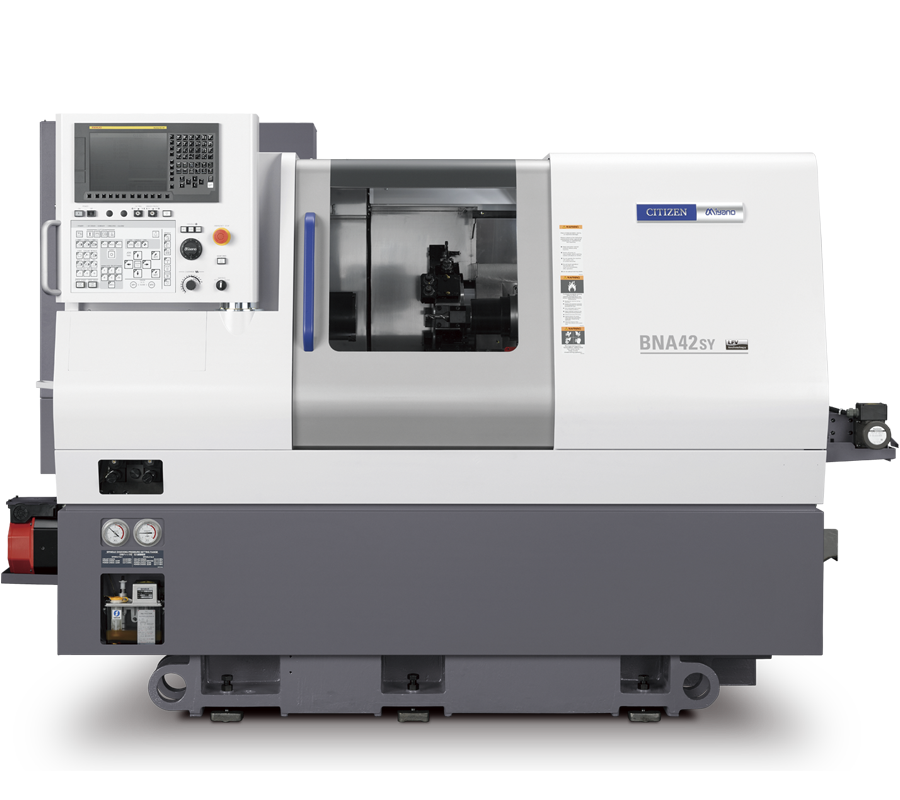

BNA-42S5
- 主軸端面間距離
- 540.5mm
- 標準加工径（把握径）【SP1】
- ø42mm
- 標準加工径（把握径）【SP2】
- ø34mm
- タレットスライド移動量【X軸】
- 140mm
- タレットスライド移動量【Z軸】
- 285mm
- タレットスライド移動量【Y軸】
- -
- 背面スピンドルスライド移動量【B（Z2）軸】
- 360mm
- 主軸の数
- 2
- 主軸回転速度【SP1】
- 60～6,000min-1
- 主軸回転速度【SP2】
- 50～5,000min-1
- コレットチャック形式【SP1】
- ハーデンジS20、DIN173E、B&S#22D、JPN34、HAINBUCH
- コレットチャック形式【SP2】
- JPN、DIN171E、DIN173E、B&S #22
- パワーチャック形式【SP1】
- 5”、6”中空チャック
- パワーチャック形式【SP2】
- 4" 中空チャック
- 刃物台の数
- 1
- 刃物台の形式
- 12 ST.
- 使用バイト寸法
- □20mm
- 刃物取付穴寸法
- ø25mm
- 回転工具取付本数
- Max.12
- 回転工具の回転速度
- 50～5,000min-1
- 早送り速度【X軸】
- 20m/min
- 早送り速度【Z軸】
- 20m/min
- 早送り速度【Y軸】
- -
- 早送り速度【B（Z2）軸】
- 20m/min
- 主軸用モーター【SP1】
- 11/ 7.5/ 5.5 kW (15%/ 15min/ cont.)
- 主軸用モーター【SP2】
- 5.5/ 3.7 kW (15 min/ cont.)
- 回転工具用モーター
- 2.8/1.0kW
- 定格消費電力
- 29kVA
- 機械の高さ
- 1,745mm
- 所要床面積
- W2,350 × 1,433mm
- 質量
- 3,500kg
BNA-42SY5
- 主軸端面間距離
- 540.5mm
- 標準加工径（把握径）【SP1】
- ø42mm
- 標準加工径（把握径）【SP2】
- ø34mm
- タレットスライド移動量【X軸】
- 140mm
- タレットスライド移動量【Z軸】
- 285mm
- タレットスライド移動量【Y軸】
- 70 (±35) mm
- 背面スピンドルスライド移動量【B（Z2）軸】
- 360mm
- 主軸の数
- 2
- 主軸回転速度【SP1】
- 60～6,000min-1
- 主軸回転速度【SP2】
- 50～5,000min-1
- コレットチャック形式【SP1】
- ハーデンジS20、DIN173E、B&S#22D、JPN34、HAINBUCH
- コレットチャック形式【SP2】
- JPN、DIN171E、DIN173E、B&S #22
- パワーチャック形式【SP1】
- 5”、6”中空チャック
- パワーチャック形式【SP2】
- 4" 中空チャック
- 刃物台の数
- 1
- 刃物台の形式
- 12 ST.
- 使用バイト寸法
- □20mm
- 刃物取付穴寸法
- ø25mm
- 回転工具取付本数
- Max.12
- 回転工具の回転速度
- 50～5,000min-1
- 早送り速度【X軸】
- 20m/min
- 早送り速度【Z軸】
- 20m/min
- 早送り速度【Y軸】
- 12 m/ min
- 早送り速度【B（Z2）軸】
- 20m/min
- 主軸用モーター【SP1】
- 11/ 7.5/ 5.5 kW (15%/ 15min/ cont.)
- 主軸用モーター【SP2】
- 5.5/ 3.7 kW (15 min/ cont.)
- 回転工具用モーター
- 2.8/1.0kW
- 定格消費電力
- 29kVA
- 機械の高さ
- 1,745mm
- 所要床面積
- W2,350 × 1,433mm
- 質量
- 3,650kg
