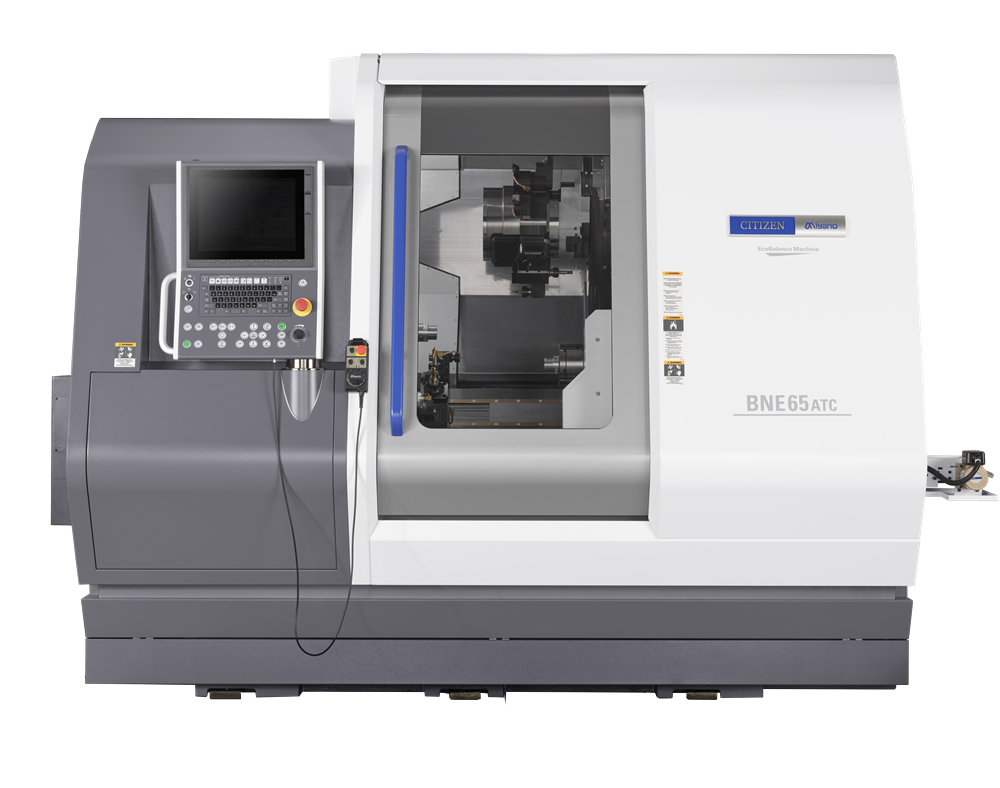

主轴箱固定型CNC自动车床
Miyano BNE65ATC
2刀塔+B轴+ATC
一台机器完成多种加工 兼顾环保
在紧凑的占地面积内，搭载2个主轴、2个刀塔、ATC装置、B轴的高功能机。通过同步5轴加工，能快速且精准地完成以车削为基础的多面加工和复杂形状的工件加工。

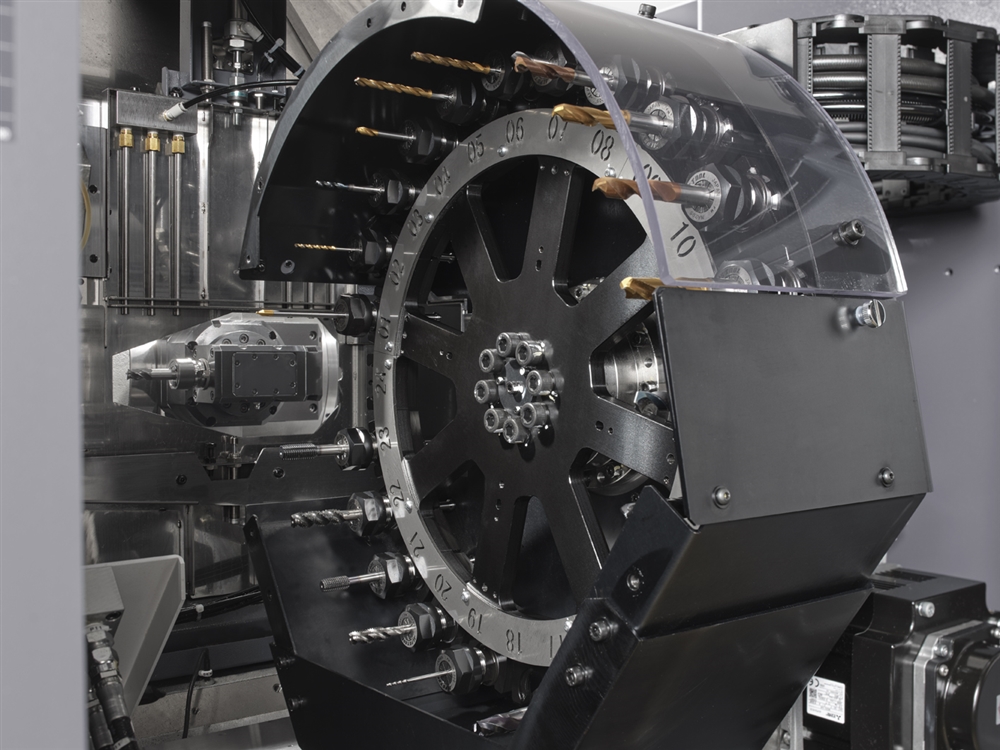

- 现通过可容纳24把刀具的ATC装置，可将多个程序通过一次装夹来实现连续运行

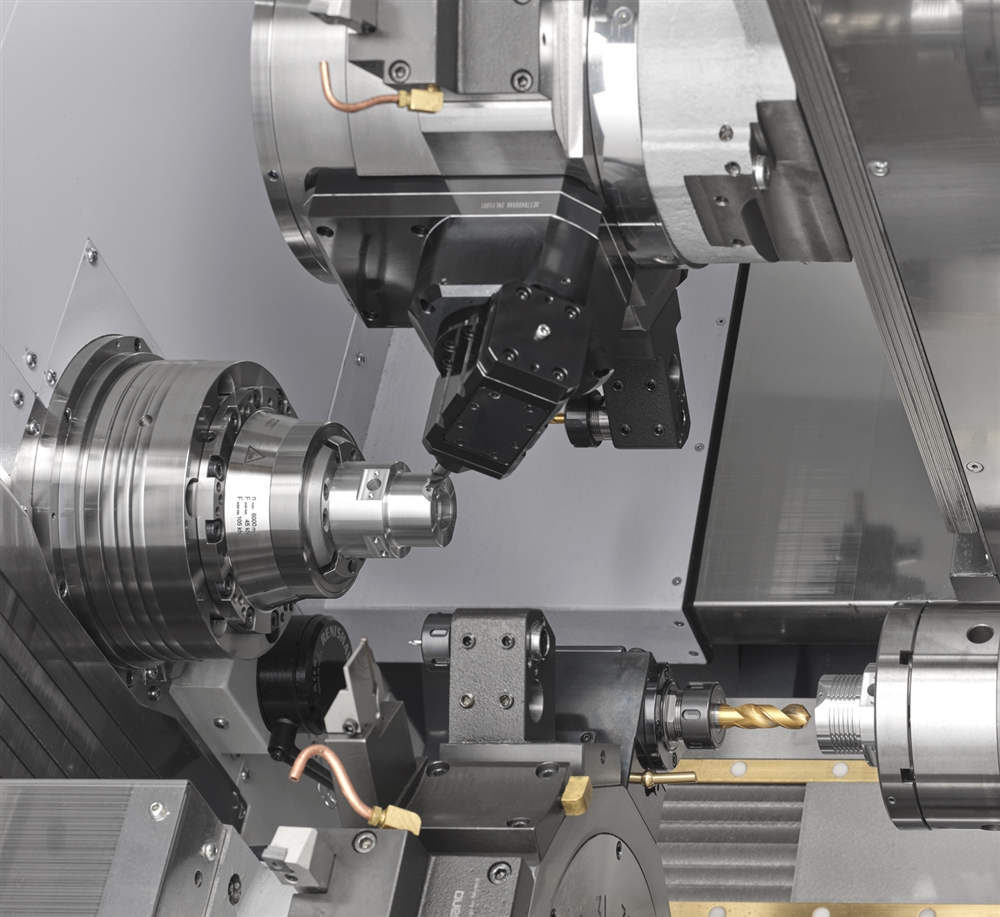

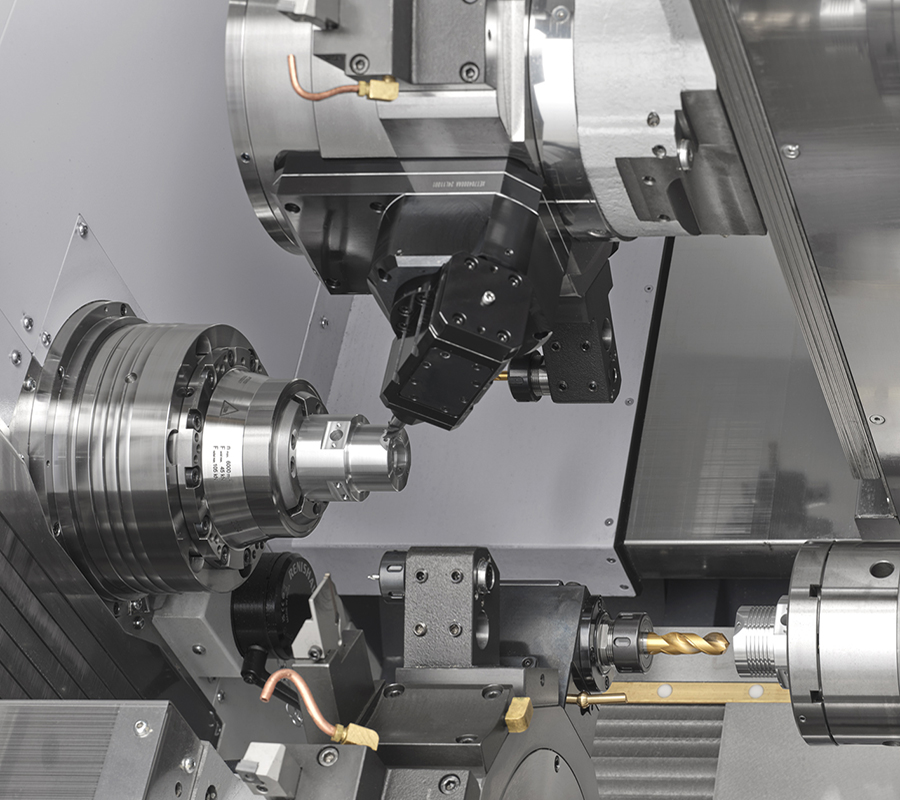

- 在刀塔1的刀具台上，搭载了B轴旋转的刀具主轴。可实现高刚性、稳定的5轴加工
产品信息
产品规格
| 型号 | BNE-65ATC | ||
|---|---|---|---|
| 主轴端面间距 | 740.5mm | ||
| 标准加工直径 | SP1/SP2 | 65mm | |
| 主轴数量 | 2 | ||
| 主轴旋转速度 | SP1/SP2 | 5,000min-1 | |
| 筒夹形式 | SP1 | H-S26, DIN177E, Hainbuch65 | |
| SP2 | H-S26, H-S22, DIN177E, DIN177E筒夹, Hainbuch65 | ||
| 动力卡盘形式（SP2） | 6”中空卡盘 | ||
| 刀具台数量 | 2 | ||
| 刀具台形式 | TR1 | 10st. | |
| TR2 | 12st. | ||
| 车刀 | □20mm | ||
| 套筒 | ø25mm | ||
| 旋转刀具安装数量 | TR1 | Max.10 | |
| TR2 | Max.12 | ||
| 旋转刀具转速（TR1・TR2） | 6,000min-1 | ||
| 快速进给速度 | X1, Z1, X3, Z3 轴 | 20m/min | |
| X2, Z2 轴 | 18m/min | ||
| Y1, Y2 轴 | 12m/min | ||
| 主轴用电机 | SP1 | 18.5/15kW（30min/cont.） | |
| SP2 | 11/7.5kW（15min/cont.） | ||
| 旋转刀具用电机（TR1・TR2） | 4.0kW | ||
| 额定消耗电力 | 46.9kVA | ||
| 机床高度 | 2,177mm | ||
| 重量 | 9,200mm | ||
BNE-65ATC
- 主轴端面间距
- 740.5mm
- 标准加工直径【SP1/SP2】
- 65mm
- 主軸端面間距離
- 857 mm
- 主轴数量
- 2
- 筒夹形式【SP1】
- H-S26, DIN177E, Hainbuch65
- 筒夹形式【SP2】
- H-S26, H-S22, DIN177E, DIN177E筒夹, Hainbuch65
- 动力卡盘形式【SP2】
- 6”中空卡盘
- 刀具台数量
- 2
- 刀具台形式【TR1】
- 10St
- 刀具台形式【TR2】
- 12St
- 车刀
- □20mm
- 套筒
- ø25mm
- 旋转刀具安装数量【TR1】
- Max.10
- 旋转刀具安装数量【TR2】
- Max.12
- 旋转刀具转速【SP1/SP2】
- 6,000min-1
- 快速进给速度【X1, Z1, X3, Z3 轴】
- 20m/min
- 快速进给速度【X2, Z2 轴】
- 18m/min
- 快速进给速度【Y1, Y2 轴】
- 12m/min
- 主轴用电机【SP1】
- 18.5/15kW（30min/cont.）
- 主轴用电机【SP2】
- 11/7.5kW（15min/cont.）
- 旋转刀具用电机【TR1/TR2】
- 4.0kW
- 额定消耗电力
- 46.9kVA
- 机床高度
- 2,177mm
- 重量
- 9,200kg
