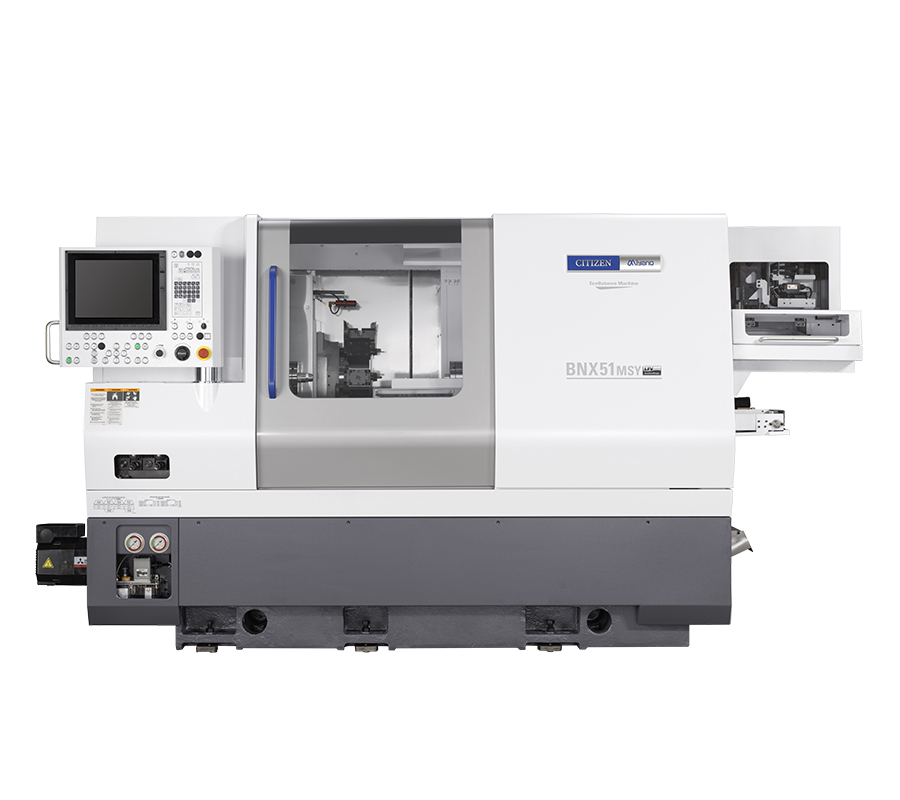

BNX51/65MSY（第2代）

Eco Balance Machine LFV tecnology 　

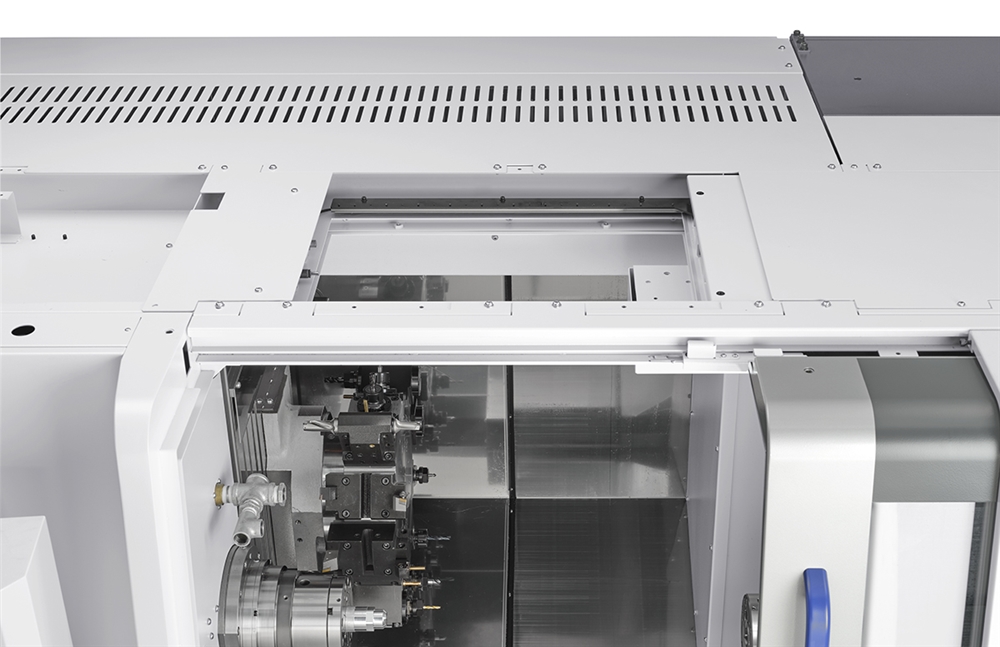

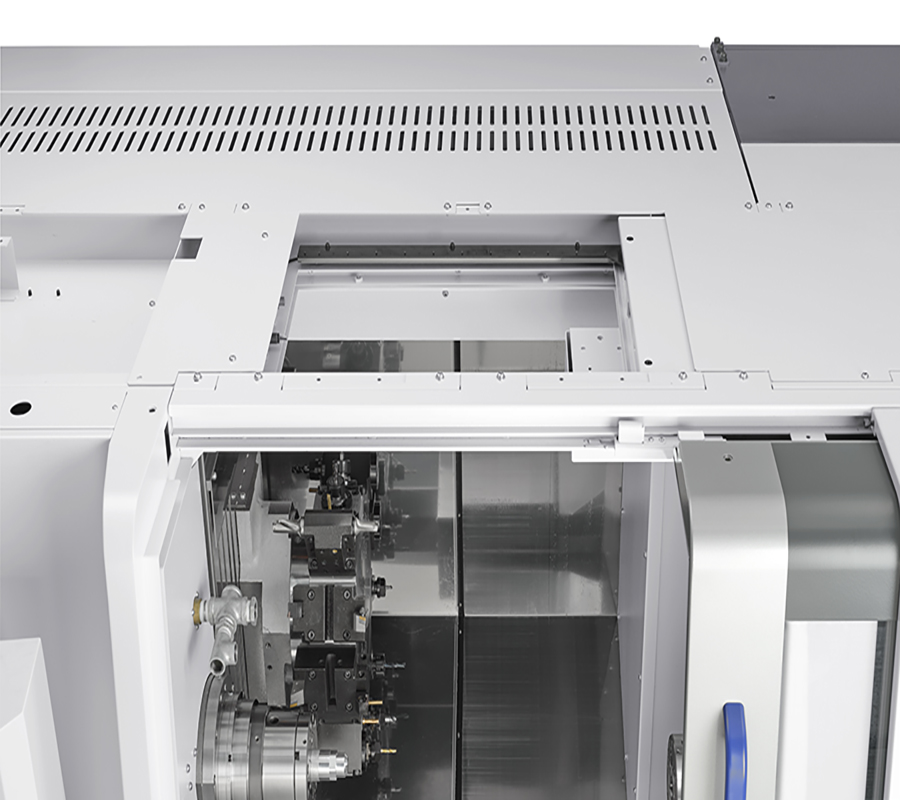

节省空间且紧凑
擅长重叠加工的单刀塔机

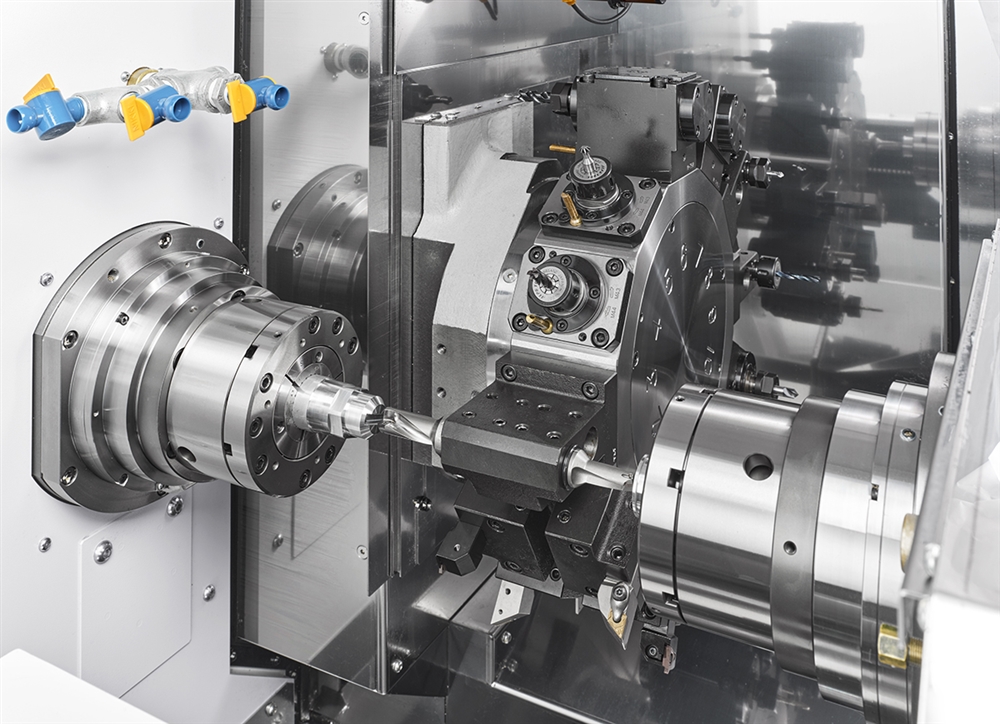

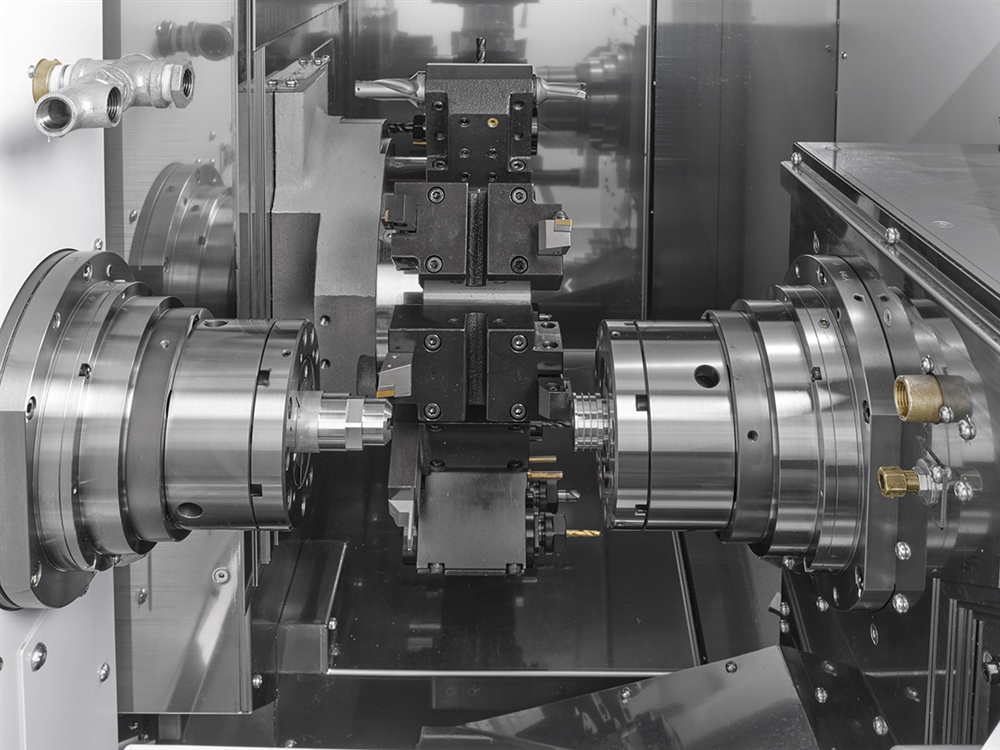

采用2个主轴、1台刀塔的简洁机械结构，可高效完成复合加工，是一款紧凑型机床。通过背面主轴搭载的X轴，拓宽了加工范围。

  • 现已推出正面主轴65mm式样，并搭载大功率主轴电机，可实现强力切削

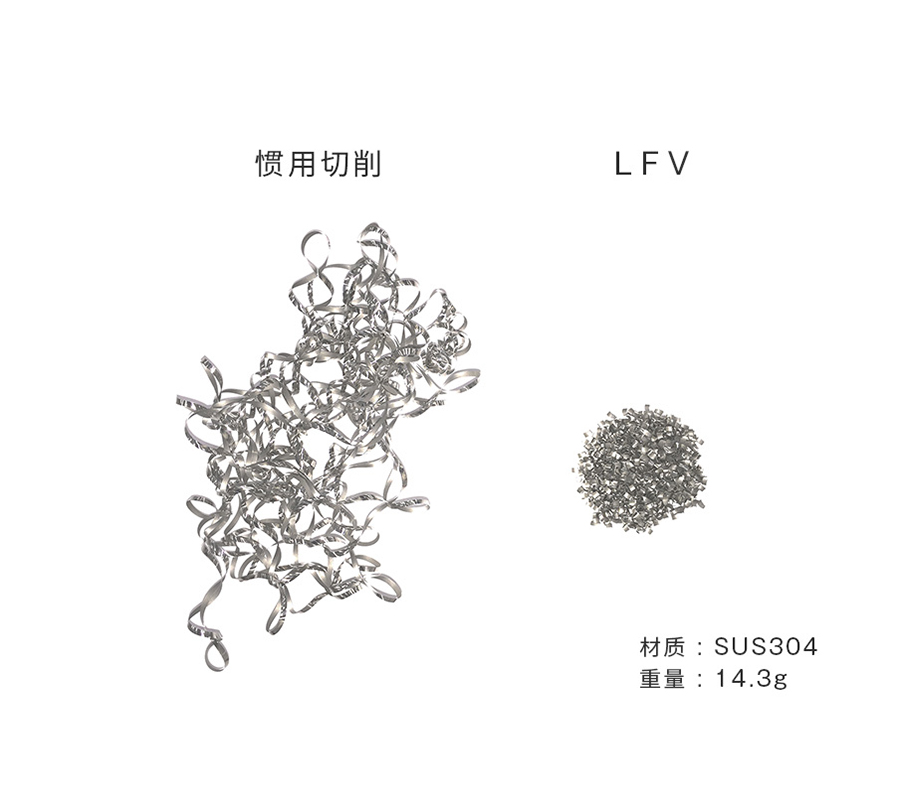

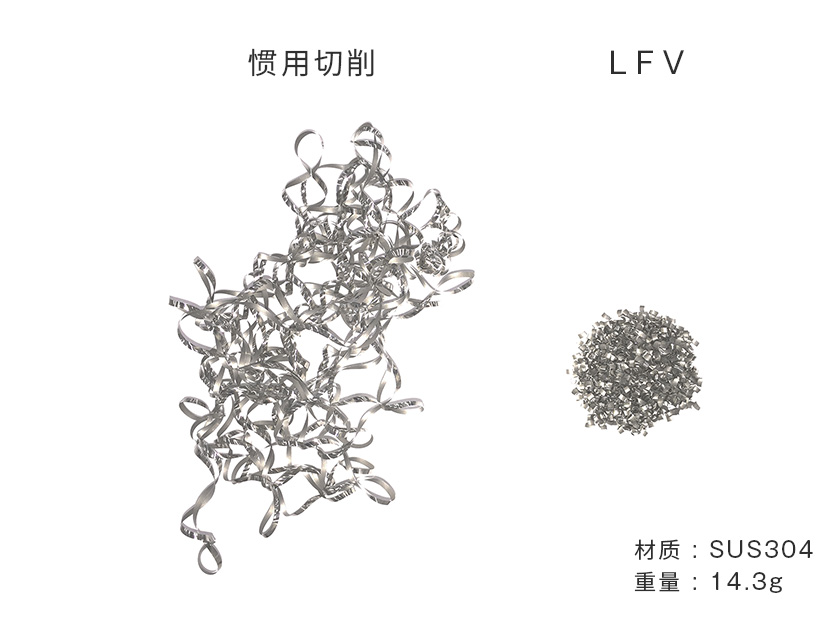

  • 在滑动导轨上搭载了LFV（低频振动切削）技术，有效解决了因切屑引起的各类故障，为稳定生产提供了有力保障

产品规格

产品一览
Cincom
［主轴箱移动型］
A20
B12/16E
L12 VII
L12 X
L20
L20XIIB5
L32
D25
M16
M32
R01/04
Miyano
［棒材加工机床］
BNC42
BNA42CY
BNA42SY
BNA42MSY
BND51
BNX51/65MSY
BNA42DHY
BNA42GTY
ANX42SYY
BNJ42/51
BNE42/51
BNE51MSY
BNE51/65MYY
ABX65/80SYY
ABX65/80THY
［卡盘机床］
LX06/08E
LX08C
LZ01
［高精度卡盘机床］
RL01
GN3200
GN4200
GN3200W
MC20
［多工位加工单元］
MC20 III
MC20 IV
型号 BNX-51MSY2 BNX-65MSY2
标准加工直径 SP1/SP2 ø51mm/ø51mm ø65mm/ø65mm
动力卡盘形式 SP1/SP2 6"中空卡盘
主轴端面间距 857mm 892mm
主轴电机（15分钟额定/连续） SP1 Cs 15/11 kW（15min/cont） 18.5/15 kW（15min/cont）
SP2 Cs 11/7.5 kW（15min/cont）
主轴旋转速度 SP1/SP2 5,000min-1
刀具台形式 12st
车刀 □20mm □20mm
套筒 ø25mm
导轨移动量 X1 轴 168mm
Z1 轴 349mm
Z2 轴 650mm
Y1 轴 ±40mm
X2 轴 88mm
Z2 轴 650mm
旋转刀具最大安装数 Max.12
机床高度 1,775mm
重量 5,340mm
BNX-51MSY2
标准加工直径 【SP1/SP2】
ø51mm/ø51mm
动力卡盘形式【SP1/SP2】
6"中空卡盘
主軸端面間距離
857 mm
主轴电机（15分钟额定/连续）【SP1 Cs】
15/11 kW（15min/cont）
主轴电机（15分钟额定/连续）【SP2 Cs】
11/7.5 kW（15min/cont）
主轴旋转速度【SP1/SP2】
5,000min-1
刀具台形式
12st
车刀
□20mm
套筒
ø25mm
导轨移动量【X1 轴】
168mm
导轨移动量【Z1 轴】
349mm
导轨移动量【Z2 轴】
650mm
导轨移动量【Y1 轴】
±40mm
导轨移动量【X2 轴】
88mm
导轨移动量【Z2 轴】
650mm
回転工具最大取付数
Max.12
机床高度
1,775mm
重量
5,340kg
BNX-65MSY2
标准加工直径 【SP1/SP2】
ø65mm/ø65mm
动力卡盘形式【SP1/SP2】
6"中空卡盘
主軸端面間距離
892 mm
主轴电机（15分钟额定/连续）【SP1 Cs】
18.5/15 kW（15min/cont）
主轴电机（15分钟额定/连续）【SP2 Cs】
11/7.5 kW（15min/cont）
主轴旋转速度【SP1/SP2】
5,000min-1
刀具台形式
12st
车刀
□20mm
套筒
ø25mm
导轨移动量【X1 轴】
168mm
导轨移动量【Z1 轴】
349mm
导轨移动量【Z2 轴】
650mm
导轨移动量【Y1 轴】
±40mm
导轨移动量【X2 轴】
88mm
导轨移动量【Z2 轴】
650mm
回転工具最大取付数
Max.12
机床高度
1,775mm
重量
5,500kg
