ABX65/80SYY

主轴箱固定型CNC自动车床

Miyano ABX65/80SYY

Eco Balance Machine

LFV tecnology

　

全新升级为80mm与65mm的ABX系列

通过高刚性滑动导轨和大功率主轴电机，设备基础性能实现大幅提升。搭载了实现电力消耗可视化、降低压缩空气消耗量等西铁城独有的环境技术，成为EcoBalance Machine认证机型。

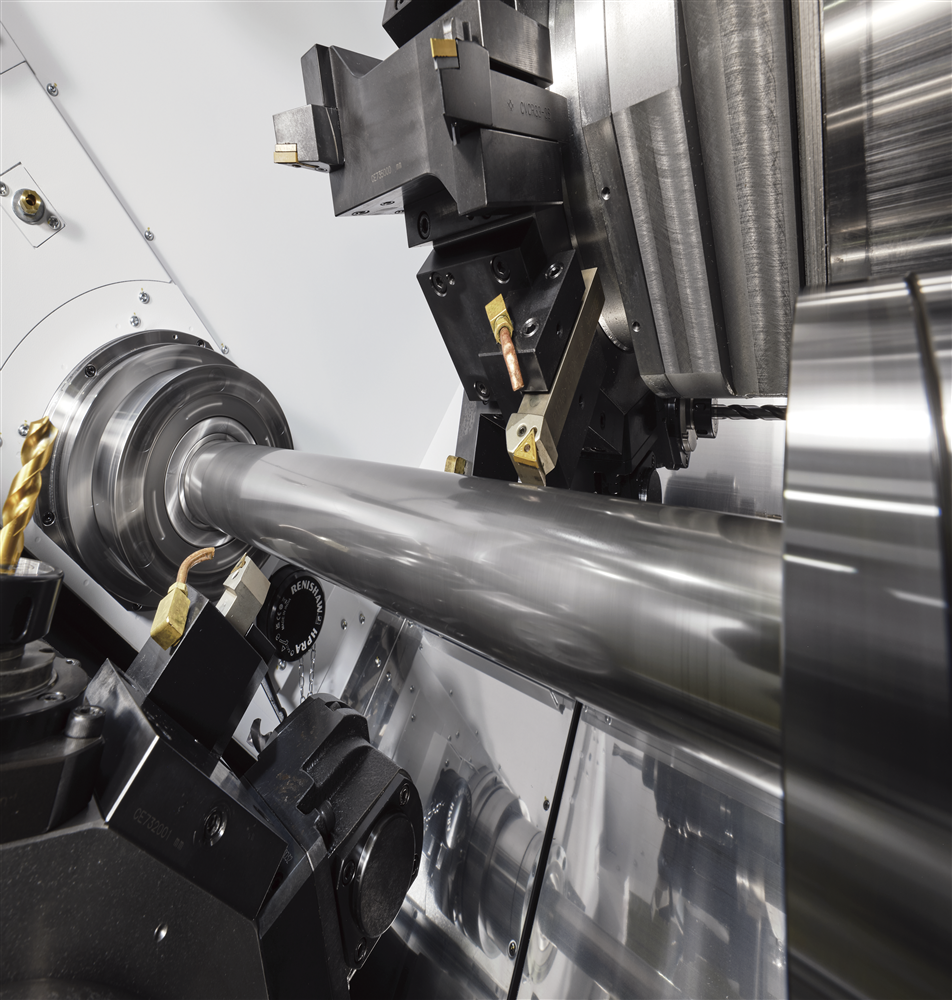

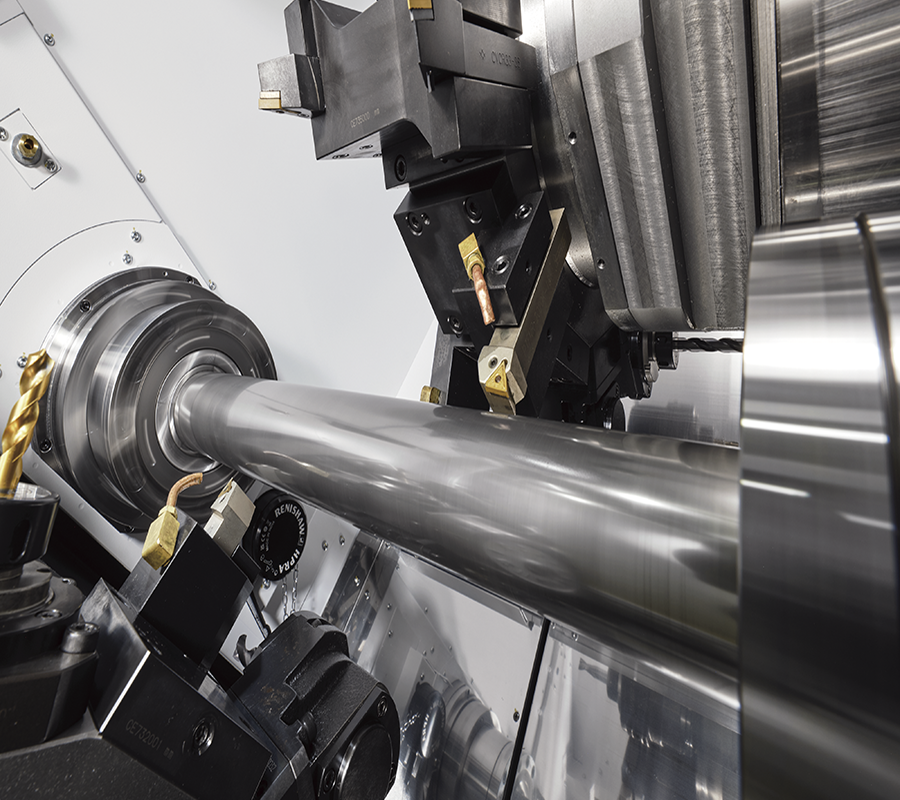

设备由2个主轴2个刀塔构成，通过搭载Y轴功能的上下刀塔，可对正面与背面主轴同时进行加工
利用双主轴长行程优势，通过同时车削技术，实现长尺寸工件加工，通过双刀塔同时加工，实现高效率生产

产品规格

产品一览

Cincom

Miyano

［棒材加工机床］: BNC42; BNA42CY; BNA42SY; BNA42MSY; BND51; BNA42DHY; BNA42GTY; ANX42SYY; BNJ42/51; BNE42/51; BNE51MSY; BNE51/65MYY; ABX65/80SYY; ABX65/80THY
［卡盘机床］: LX06/08E; LX08C; LZ01
［高精度卡盘机床］: RL01; GN3200; GN4200; GN3200W

MC20

型号		ABX-65SYY3	ABX-80SYY3
棒料最大加工直径	SP1/SP2	ø65mm/ø65mm	ø80mm/ø80mm
动力卡盘	SP1/SP2	6"POWER CHUCK
主轴端面间距		1031mm
主轴电机（30分钟额定/连续）	SP1/SP2	18.5/15 kW
主轴旋转速度	SP1	5,000min^-1	4,000min^-1
主轴旋转速度	SP2	5,000min^-1
刀具台形式		12角刀塔
使用车刀尺寸		□20mm
刀具安装孔尺寸		ø25mm
导轨移动量	X1,X2 轴	190mm
	Z1 轴	550mm
	Z2 轴	721mm
	Y1,Y2 轴	80(±40)mm
	ZS 轴	756mm
旋转刀具最大安装数		12/12
机床高度		2,210mm
占地面积		3,260×2,200mm
重量		10,700mm

ABX-65SYY3

棒料最大加工直径【SP1/SP2】: ø65mm/ø65mm

动力卡盘【SP1/SP2】: 6"POWER CHUCK

主轴端面间距: 1031mm

主轴电机（30分钟额定/连续）【SP1/SP2】: 18.5/15 kW

主轴旋转速度【SP1/SP2】: 5,000min^-1

刀具台形式: 12角刀塔

使用车刀尺寸: □20mm

刀具安装孔尺寸: ø25mm

导轨移动量【X1,X2 轴】: 190mm

导轨移动量【Z1 轴】: 550mm

导轨移动量【Z2 轴】: 721mm

导轨移动量【Y1,Y2 轴】: 80（±40）mm

导轨移动量【ZS 轴】: 756mm

回転工具最大取付数: 12/12

机床高度: 2,210mm

占地面积: 3,260×2,200mm

重量: 10,700kg

ABX-80THY3

棒料最大加工直径【SP1/SP2】: ø80mm/ø80mm

动力卡盘【SP1/SP2】: 6"POWER CHUCK

主轴端面间距: 1031mm

主轴电机（30分钟额定/连续）【SP1/SP2】: 18.5/15 kW

主轴旋转速度【SP1】: 4,000min^-1

主轴旋转速度【SP2】: 5,000min^-1

刀具台形式: 12角刀塔

使用车刀尺寸: □20mm

刀具安装孔尺寸: ø25mm

导轨移动量【X1,X2 轴】: 190mm

导轨移动量【Z1 轴】: 550mm

导轨移动量【Z2 轴】: 721mm

导轨移动量【Y1,Y2 轴】: 80(±40)mm

导轨移动量【ZS 轴】: 756mm

旋转刀具最大安装数: 12/12

机床高度: 2,210mm

占地面积: 3,260×2,200mm

重量: 10,700kg
