LFV technology

实现生产率进一步提升的
新时代的加工技术
滚动
  • lfv photo1
  • lfv photo2
  • lfv photo3

所谓LFV

LFV(低频振动切削)技术是
通过西铁城独有的控制技术使X、Z各伺服轴在切削方向上振动
在使该振动与主轴旋转同步的同时,进行切削的方法
通过在切削过程中设置“空振”时间
一边切碎切削屑一边进行加工
这个方法对于难以处理切削屑的材料而言是最佳的加工方法

LFV photo1
LFV photo2
LFV photo3
LFV photo4
LFV photo5
LFV photo6
LFV photo7
LFV photo8
LFV photo9
LFV photo10
LFV photo11
有效果的材料是?
铬镍铁合金、钛、不锈钢、铁、铜、尼龙、塑料等

LFV的特征

1
应对各种形状的加工

水平面
水平面
垂直面
垂直面
锥形
锥形
圆弧
圆弧
钻孔
钻孔
螺纹切削
螺纹切削
利用油孔钻头进行深孔钻头加工
  • 深孔钻头加工 photo1
  • 深孔钻头加工 photo2

由于被切碎的细小切削屑通过钻头槽顺畅地排出,因此可以大幅度减少步进次数。

φ0.2mm径的超精细加工
  • 微细加工 photo1
  • 微细加工 photo2

也可以这样加工。

2
3种振动模式

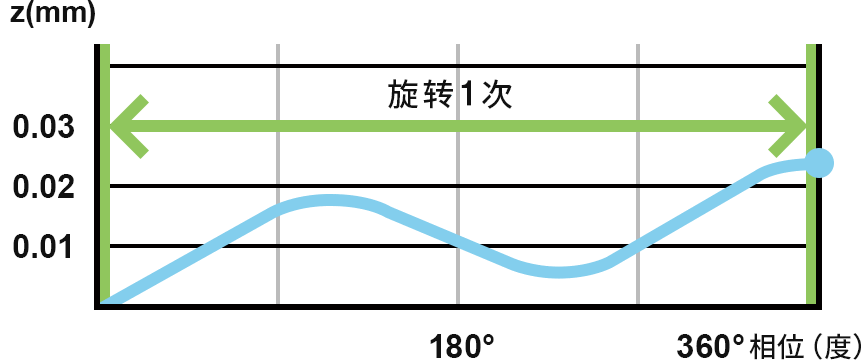

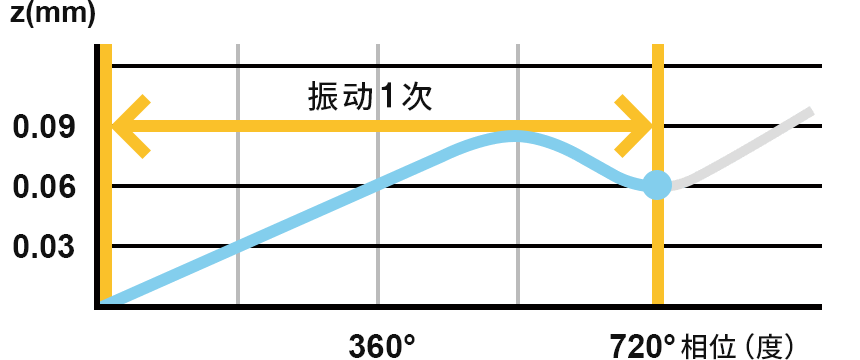

模式 1对工件旋转1次的振动次数做出指令的方法
要对切削屑进行细致
切分时
模式1
模式 2对每1次振动的工件旋转量做出指令的方法
细物加工和小直径深孔加工等
需要周速的时候
模式2

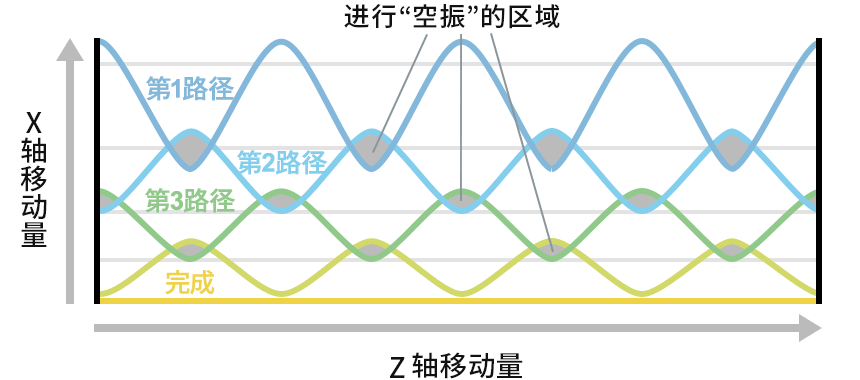

模式 3在螺纹切削路径内,
使振动时间发生变化进行加工的方法
螺纹切削加工
要对切削屑进行切分时
模式3

3
可以简单地使用

只需在现有NC程序中追加“开始”和“结束”2行指令,之后NC就会自动执行振动动作。
此外,每1行都可切换ON/OFF。

LFV指令格式

LFV指令格式
LFV和惯用切削的区别
LFV和惯用切削的区别 video
通过LFV进行切削屑切分的结构
通过LFV进行切削屑切分的结构 video

LFV的优点

惯用切削
惯用切削 photo
LFV
LFV photo
减少因切削屑导致的不良品的发生刀具的损坏
控制加工成本
大量减少了为清除切削屑而停止加工的次数
减轻了加工监控的负荷
增加了无人化量产的可能性
切削屑比较
切削屑比较 photo
清扫切削屑的频率也
大幅减少
为提高生产效率做出
巨大贡献

用户的声音

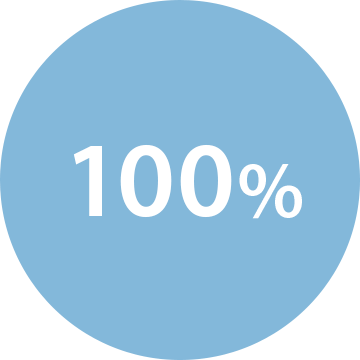

Q.1切削屑的切断性是否充分?

  • 切断性充分
  • 切削屑的缠绕率大幅度减少了
Yes:100%

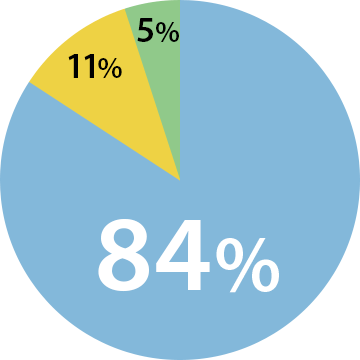

Q.2切削屑导致的暂停是否减少了?

  • 无需再检查切削屑问题
  • 暂停次数没有变化
  • 本来就没有暂停
Yes:84%

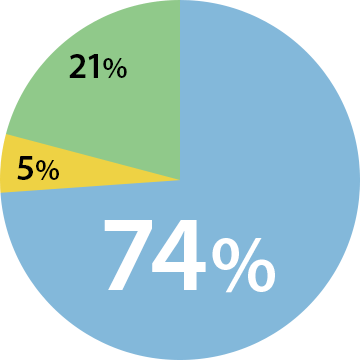

Q.3切削屑的容量减少了吗?

  • 减少到了1/2 ~ 1/10
  • 回收频率没有那么大的变化
  • 因使用排屑传送机而不清楚
Yes:74%

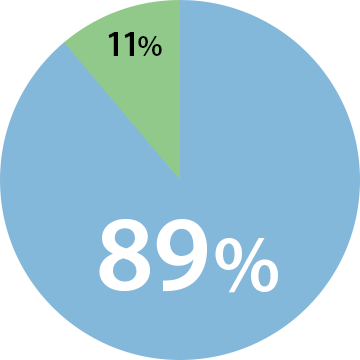

Q.4对使用LFV满意吗?

  • 可以以稳定的质量进行生产
  • 虽然有特殊习惯,但是很有效
  • 习惯了LFV的话反而会对将来感到困扰
  • 想将刀具的寿命再延长一些
Yes:89%

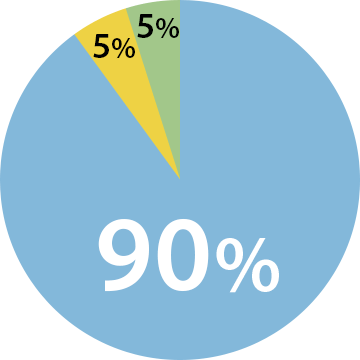

Q.5下次还购买LFV功能吗?

  • 对无人运转有效
  • 切削屑问题锐减
  • 无需在全部设备上安装
  • 根据价格考虑
Yes:90%
arrow

为了证实客户的声音…

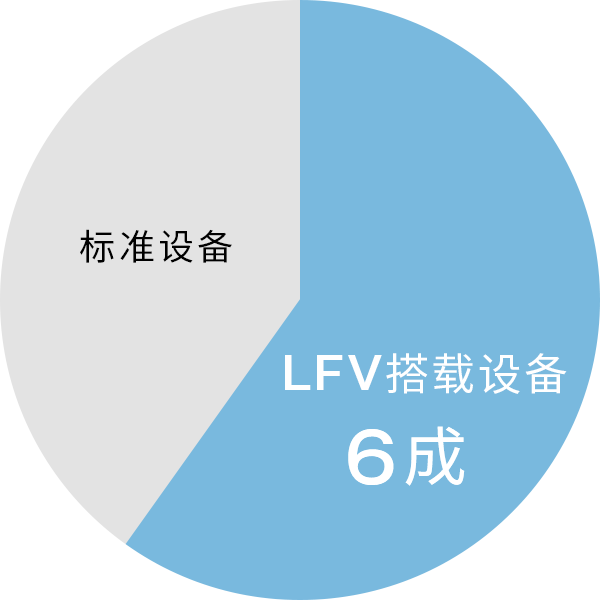

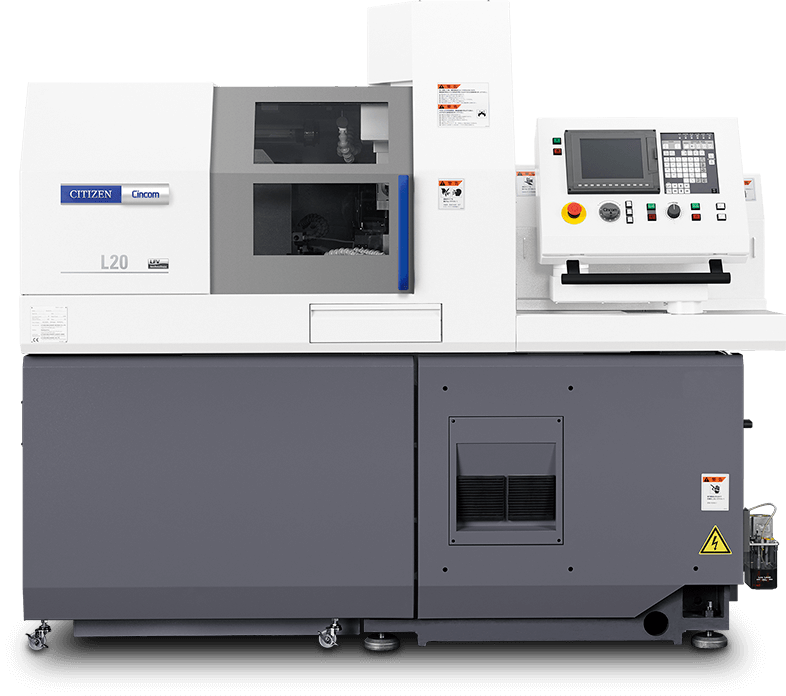

日本国内出货的L20中有
大约6成都搭载了LFV

L20 photo
graph

LFV搭载设备阵容

2014
Product photo

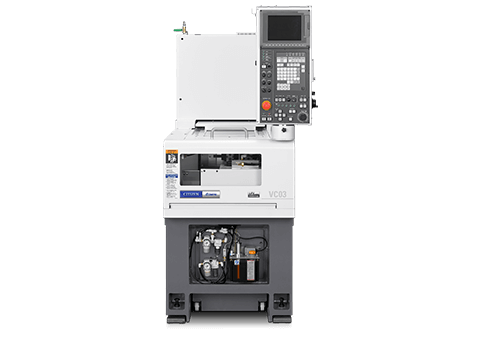

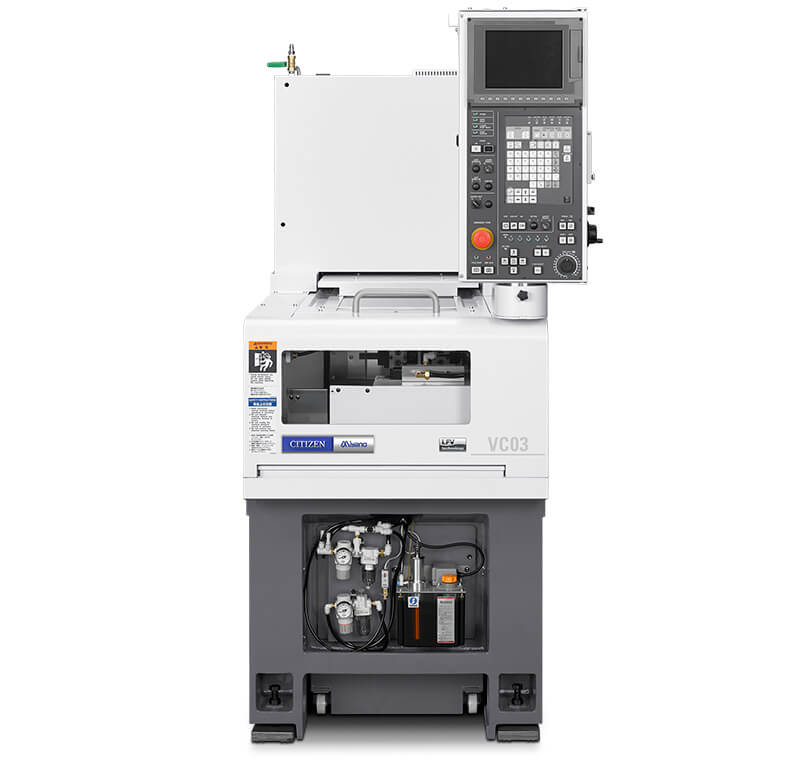

VC03

搭载LFV开辟新的加工领域

西铁城的机床“VC03”,首次搭载了“LFV”,开启了加工技术的崭新大门。通过节省空间和紧凑设计,可以缩短工厂生产线,通过从GN系列继承的“高精度机械构造”,实现出类拔萃的高精度加工。

2016
Product photo

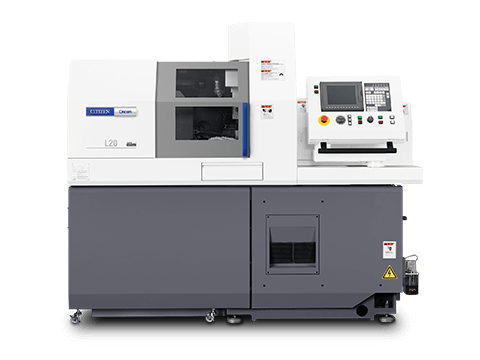

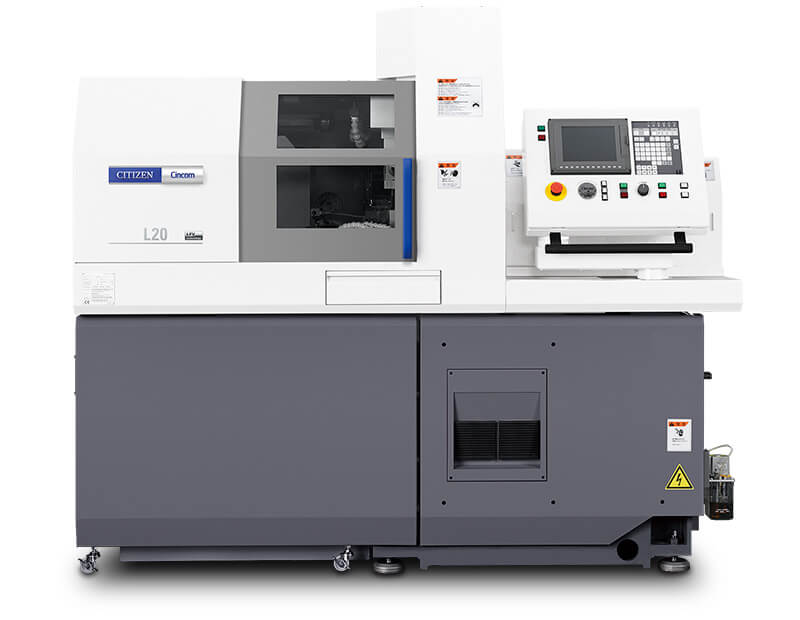

L20

采用模块设计来满足
生产制造的多样性

CINCOM品牌的畅销产品“L20”从性价比卓越的5轴设备,到搭载了B轴和对向刀具台Y轴的高端设备,共涵盖4种机型。可在选项中选择LFV,进一步扩大了加工范围。

MORE
2017
Product photo

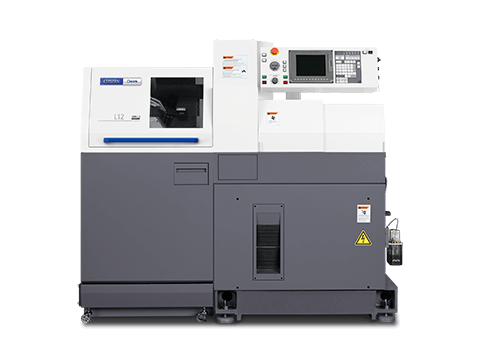

L12

标准装备了装卸式导套
应对小直径的5轴加工设备

如果是短时间且简单的作业就能装卸导套的“L12”的话,过去由带导套设备和无导套设备2台设备进行的加工通过1台也能完成。装备15,000min-1的高速主轴和10,000min-1的旋转刀具,再通过选项的LFV可以应对多种多样的小直径加工需求。

MORE(L12VII) MORE(L12X)
Product photo

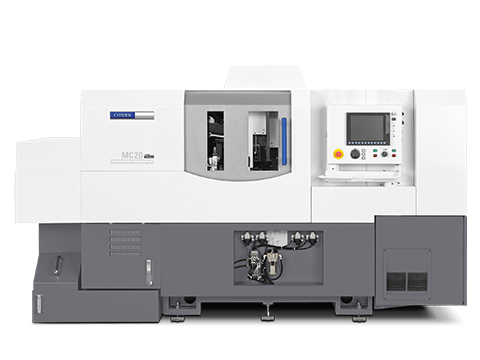

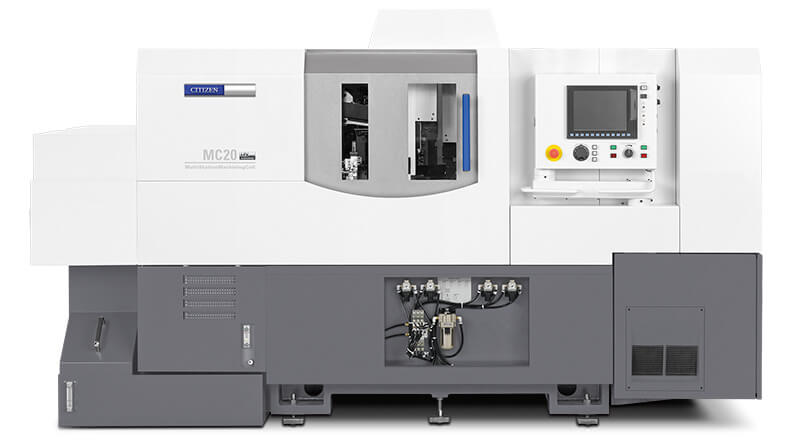

MC20

通过加工模块的组合,
实现多站化,
可以对应各种各样的工序布局

由3个加工模块组合而成的“MC20”可以将3台单轴车床的加工生产线集中在1台上。可以任意设定工件的IN/OUT和路径,因此能够实现最佳的工序分配和工作流程。当然,所有的模块都可以通过选项搭载LFV。

MORE(MC20III) MORE(MC20IV)
Product photo

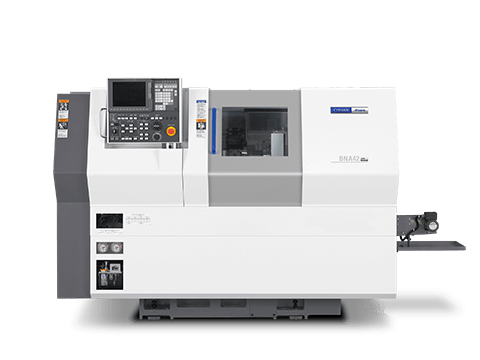

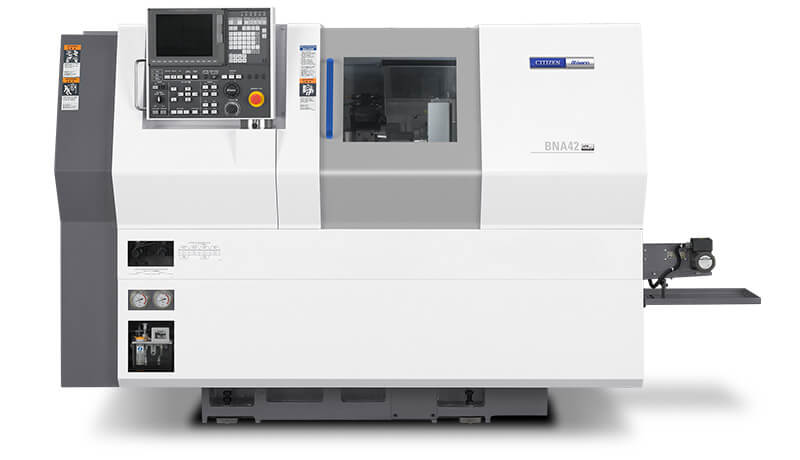

BNA42GTY

可以实现转塔+排刀的
丰富多样的加工模式

将转塔的多样性与排刀的高速性相结合的机械结构可以最多搭载43件刀具。包括利用3套系统设备的功能进行3件刀具的同时加工,通过选项的LFV实现丰富多样的加工模式。

MORE
2018
Product photo

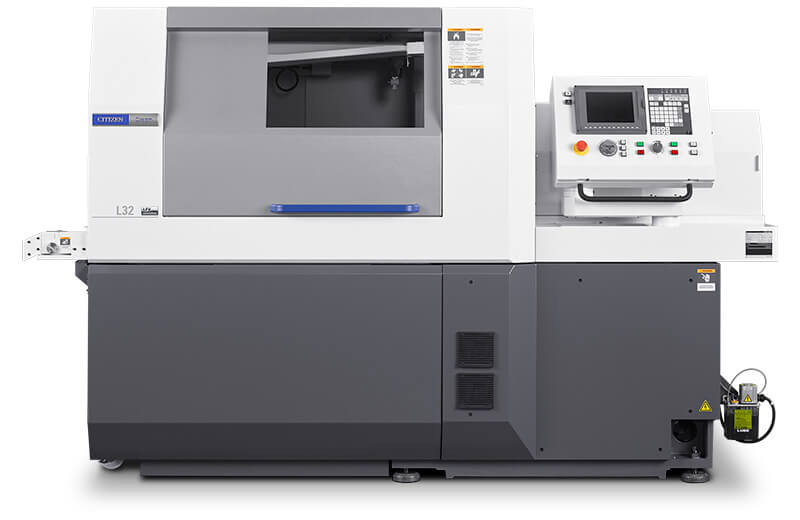

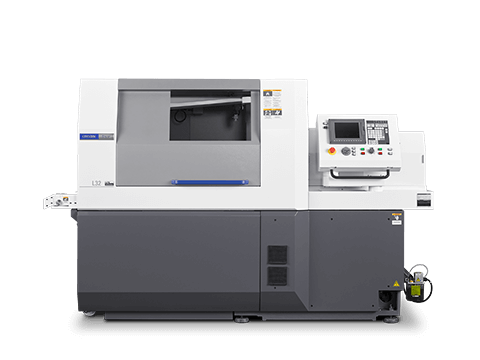

L32

采用了模块设计的L系列最大的
φ32mm对应设备

采用模块设计,涵盖4款机型。其中,IX、XII型可以在排刀型刀架旋转刀具上搭载B轴,进行具有多个不同角度的斜孔加工和同时控制4轴的轮廓加工。另外,通过选项的LFV,可以大幅度降低与切削屑相关的问题。

MORE
Product photo

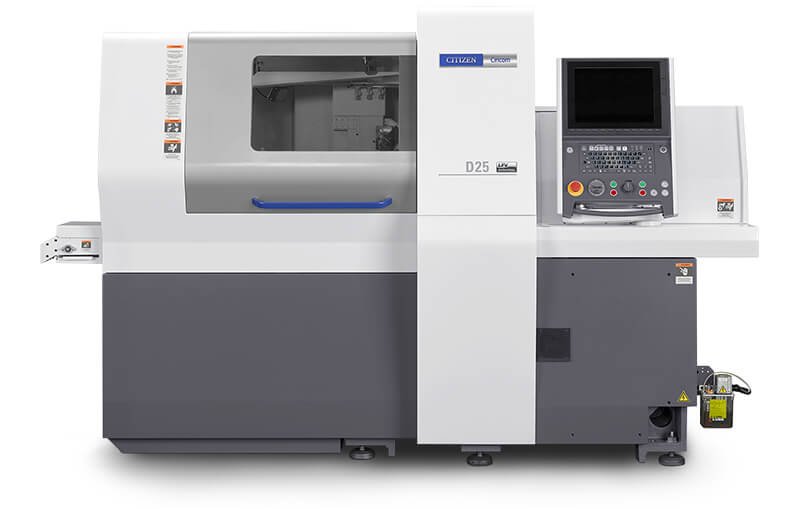

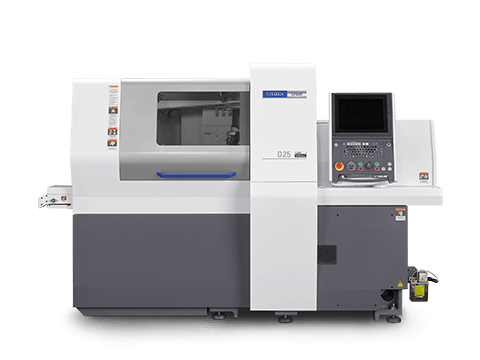

D25

搭载双排刀,
丰富的刀具和最佳的工序分配
实现了高效生产

除了使用双排刀进行正面2件刀具同时加工,还有利用独立的背面刀具台进行背面1件刀具的加工,实现“3件刀具同时加工”,通过同时进行车削、钻孔、铣削等加工,缩短实际切削时间,实现高生产率。

MORE
2019
Product photo

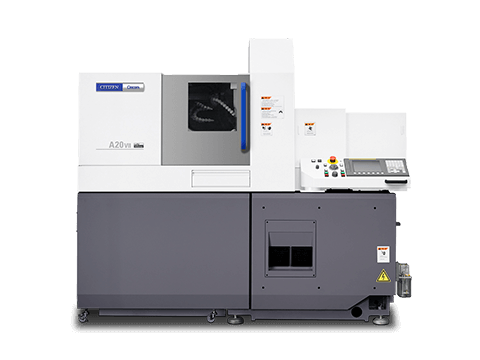

A20

进一步追求功能性和成本的提升
进化的5轴加工设备

虽然是性价比卓越的基础设备,但是也能应对LFV模式1,进一步扩大了加工范围。

MORE
2020
Product photo

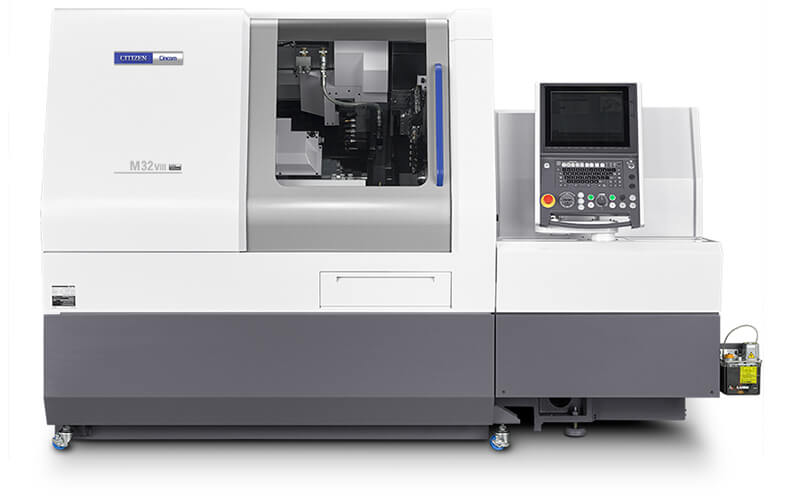

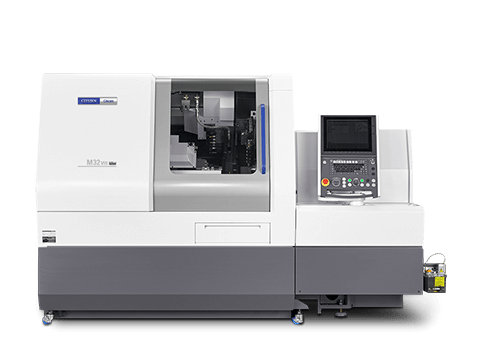

M32

通过排刀 + 转塔实现复杂加工的
Cincom旗舰机型

通过5轴控制实现轮廓加工的B轴VIII型、角度调整式动力刀轴VII、VIII型和Y轴组合,可对应复杂加工的M32搭载上LFV。直线型加工自不用说,锥形、圆弧、钻孔、内径螺纹切削等复杂加工面对的切屑缠绕问题更是得到了良好改善。

MORE
2021
Product photo

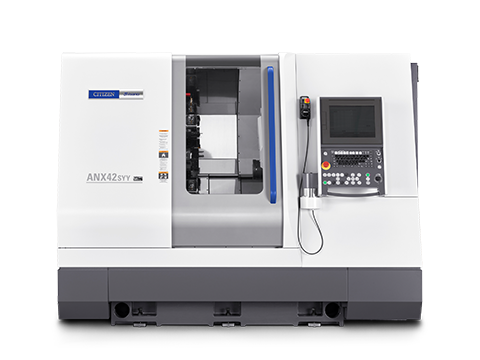

ANX42

开辟新时代的ANX

作为Miyano品牌的转塔车床首次搭载LFV。这将解决困扰多年的切削屑问题。

MORE
Product photo

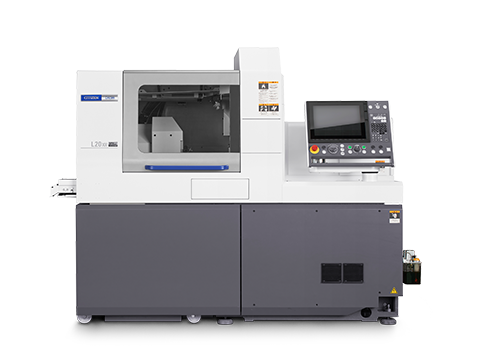

L20XIIB5

CINCOM畅销机型中的
最高端机型亮相

正式实现5轴同步加工,进一步扩大了在CNC自动车床行业加工范围的全新高端机型L20XIIB5。在提高基本性能的同时,操作便捷性也做了进一步的提升。

MORE
