主轴箱固定型CNC自动车床
Miyano ABX65/80THY
全新升级为80mm与65mm的ABX系列

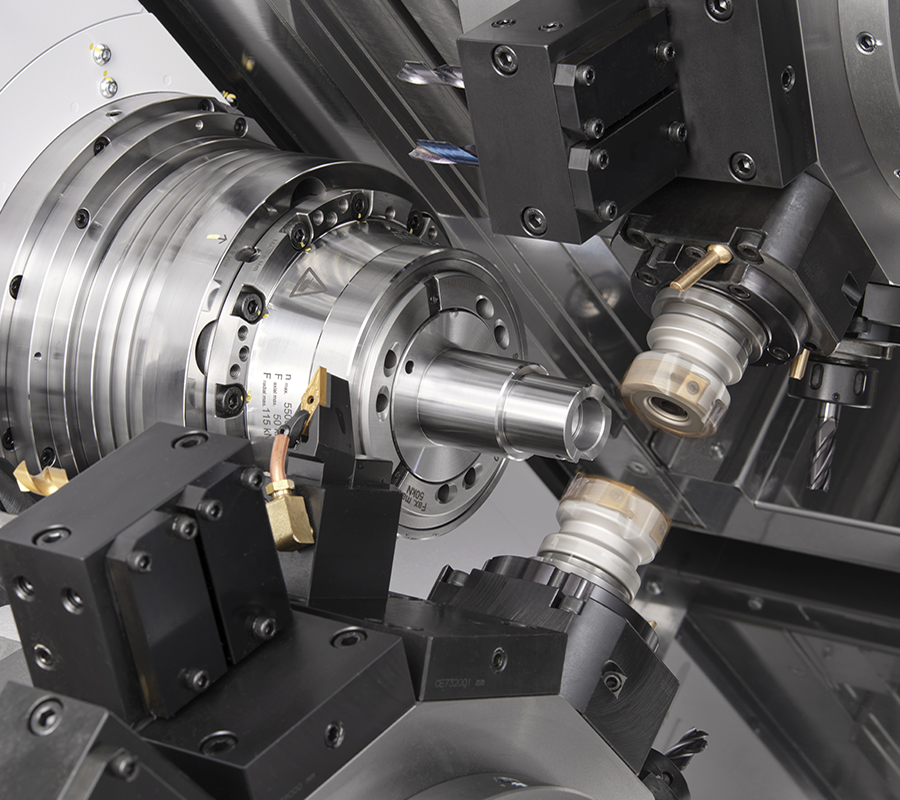

新ABX系列搭载ø80/ø65mm正面主轴，背面主轴为ø65mm。

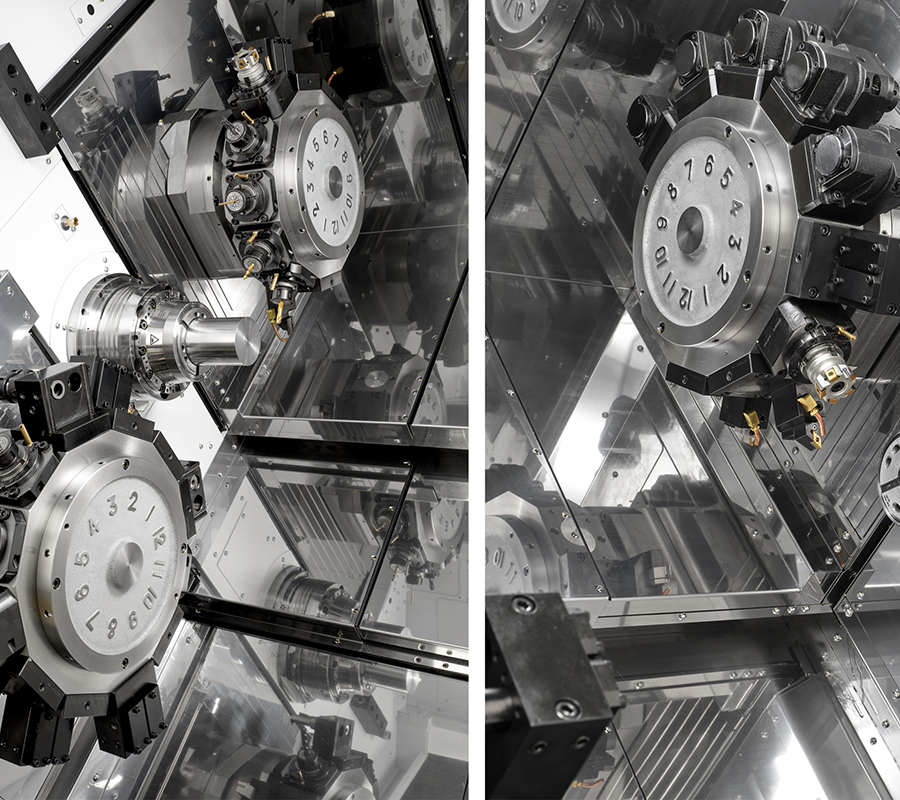

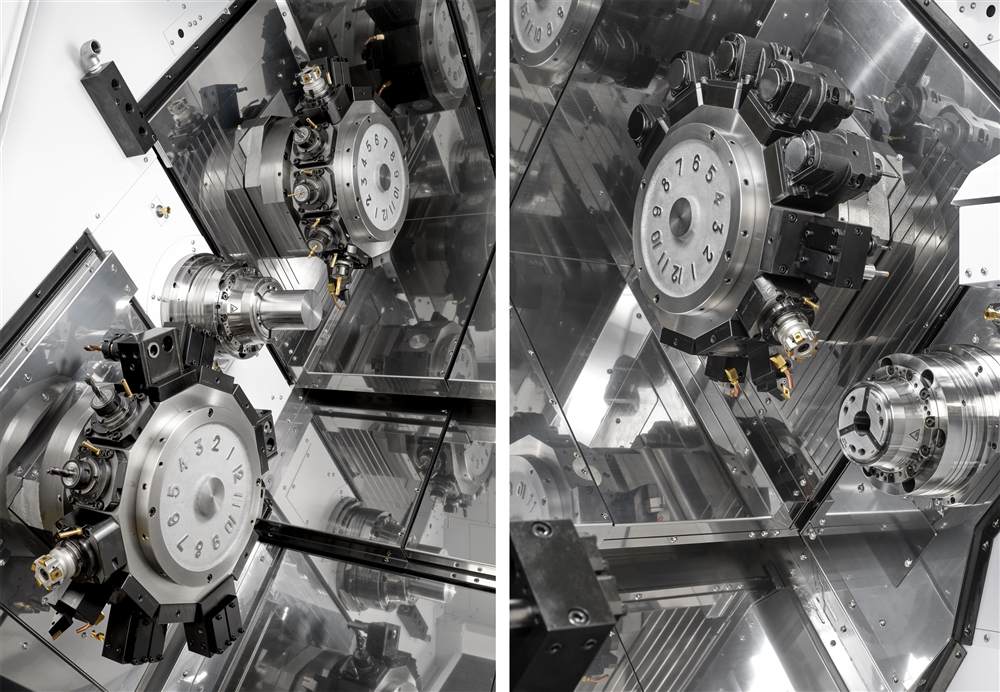

通过与3个Y轴刀塔组合，能够实现对新领域工件的加工。

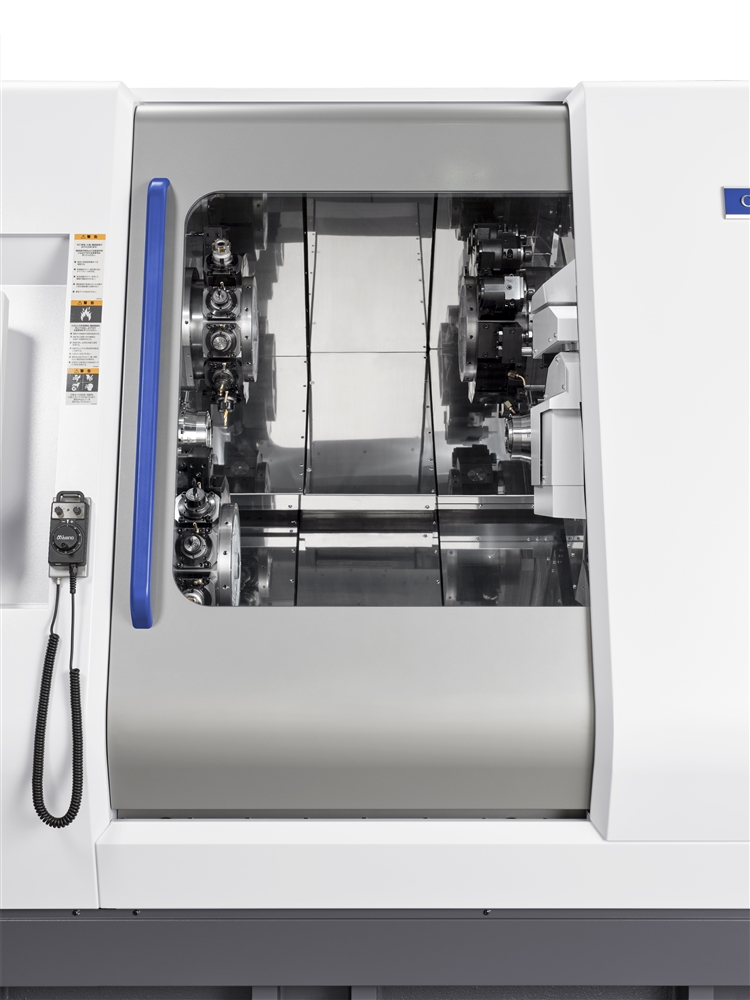

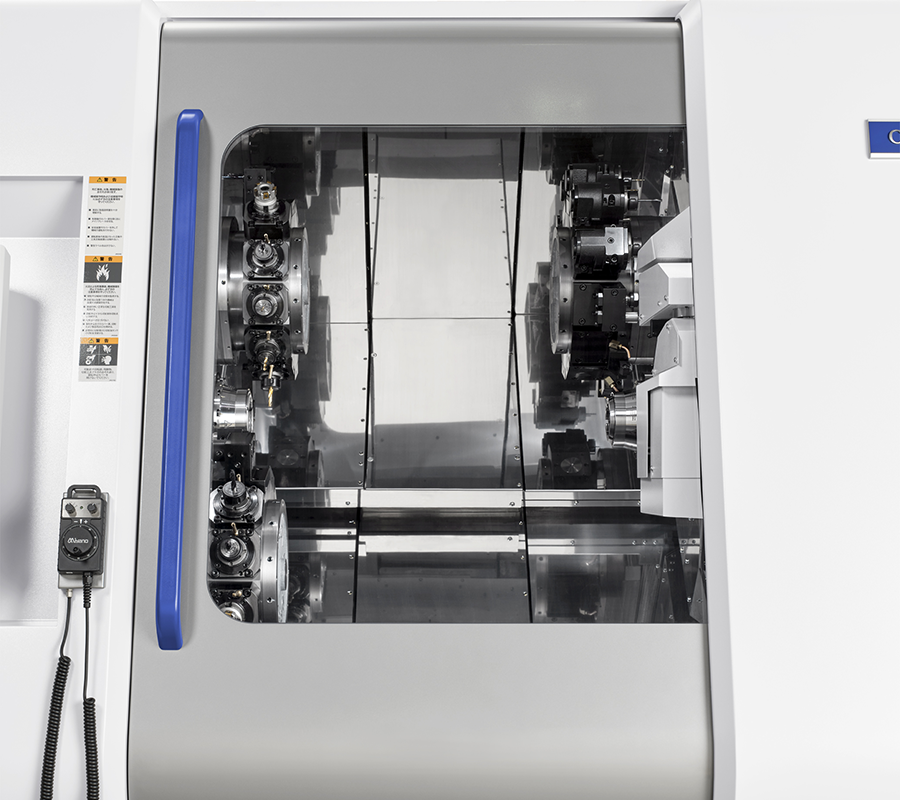

- 产品设计也焕然一新。通过采用大型观察窗及19英寸触摸式操作面板，实现了操作性与可视性的全面提升
- 此外，还兼顾了环保性能的提升，如实现电力消耗的可视化、降低压缩空气消耗量等
产品信息
产品规格
| 型号 | ABX-65THY3 | ABX-80THY3 | |
|---|---|---|---|
| 棒料最大加工直径 | SP1/SP2 | ø65mm/ø65mm | ø80mm/ø80mm |
| 动力卡盘 | SP1/SP2 | 6"POWER CHUCK | |
| 主轴端面间距 | 1031mm | ||
| 主轴电机（30分钟额定/连续） | SP1/SP2 | 18.5/15 kW | |
| 主轴旋转速度 | SP1 | 5,000min-1 | 4,000min-1 |
| SP2 | 5,000min-1 | ||
| 刀具台形式 | 12角刀塔 | ||
| 使用车刀尺寸 | □20mm | ||
| 刀具安装孔尺寸 | ø25mm | ||
| 导轨移动量 | X1,X2,X3 轴 | 190mm | |
| Z1 轴 | 270mm | ||
| Z2 轴 | 550mm | ||
| Z3 轴 | 270mm | ||
| Y1,Y2,Y3 轴 | 80(±40) | ||
| ZS 轴 | 756mm | ||
| 旋转刀具最大安装数 | 12/12/12 | ||
| 机床高度 | 2,210mm | ||
| 占地面积 | 3,260×2,200mm | ||
| 重量 | 11,300mm | ||
ABX-65THY3
- 棒料最大加工直径【SP1/SP2】
- ø65mm/ø65mm
- 动力卡盘【SP1/SP2】
- 6"POWER CHUCK
- 主轴端面间距
- 1031mm
- 主轴电机（30分钟额定/连续）【SP1/SP2】
- 18.5/15 kW
- 主轴旋转速度【SP1/SP2】
- 5,000min-1
- 刀具台形式
- 12角刀塔
- 使用车刀尺寸
- □20mm
- 刀具安装孔尺寸
- ø25mm
- 导轨移动量【X1,X2,X3 轴】
- 190mm
- 导轨移动量【Z1 轴】
- 270mm
- 导轨移动量【Z2 轴】
- 550mm
- 导轨移动量【Z3 轴】
- 270mm
- 导轨移动量【Y1,Y2,Y3 轴】
- 80（±40）mm
- 导轨移动量【ZS 轴】
- 756mm
- 回転工具最大取付数
- 12/12/12
- 机床高度
- 2,210mm
- 占地面积
- 3,260×2,200mm
- 重量
- 11,300kg
ABX-80THY3
- 棒料最大加工直径【SP1/SP2】
- ø80mm/ø80mm
- 动力卡盘【SP1/SP2】
- 6"POWER CHUCK
- 主轴端面间距
- 1031mm
- 主轴电机（30分钟额定/连续）【SP1/SP2】
- 18.5/15 kW
- 主轴旋转速度【SP1】
- 4,000min-1
- 主轴旋转速度【SP2】
- 5,000min-1
- 刀具台形式
- 12角刀塔
- 使用车刀尺寸
- □20mm
- 刀具安装孔尺寸
- ø25mm
- 导轨移动量【X1,X2,X3 轴】
- 190mm
- 导轨移动量【Z1 轴】
- 270mm
- 导轨移动量【Z2 轴】
- 550mm
- 导轨移动量【Z3 轴】
- 270mm
- 导轨移动量【Y1,Y2,Y3 轴】
- 80(±40)mm
- 导轨移动量【ZS 轴】
- 756mm
- 旋转刀具最大安装数
- 12/12/12
- 机床高度
- 2,210mm
- 占地面积
- 3,260×2,200mm
- 重量
- 11,300kg
