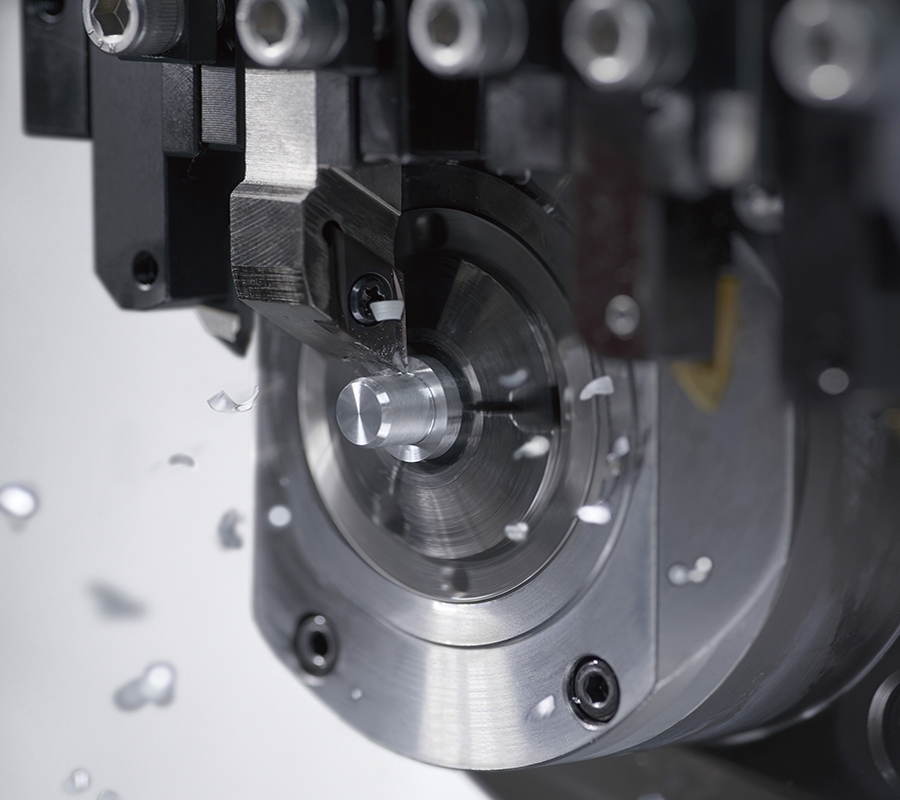

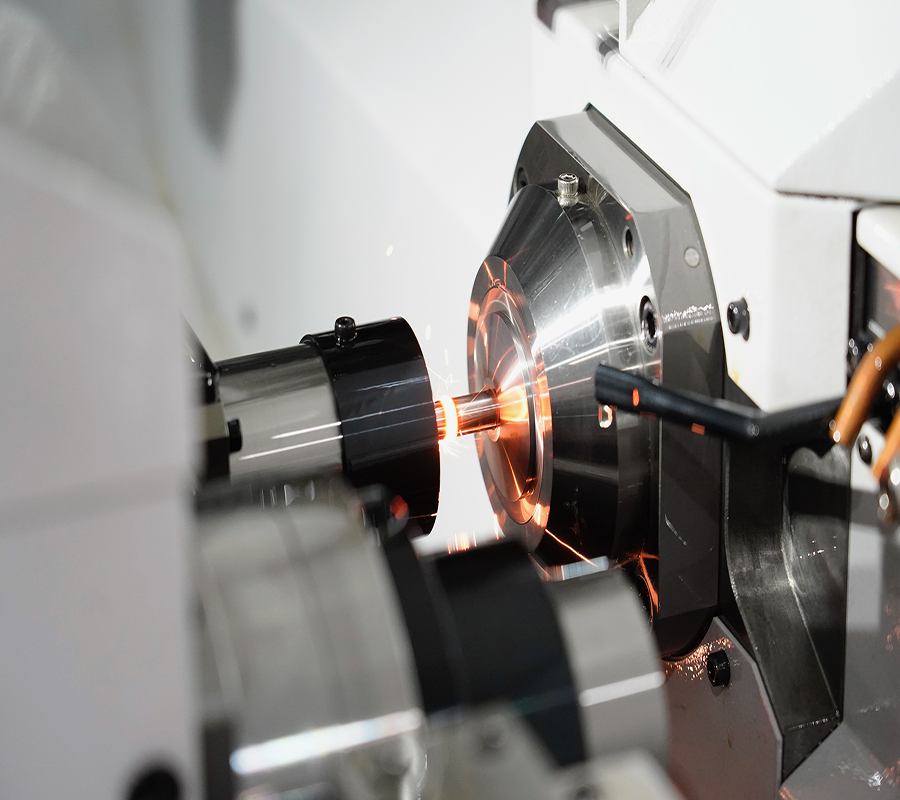

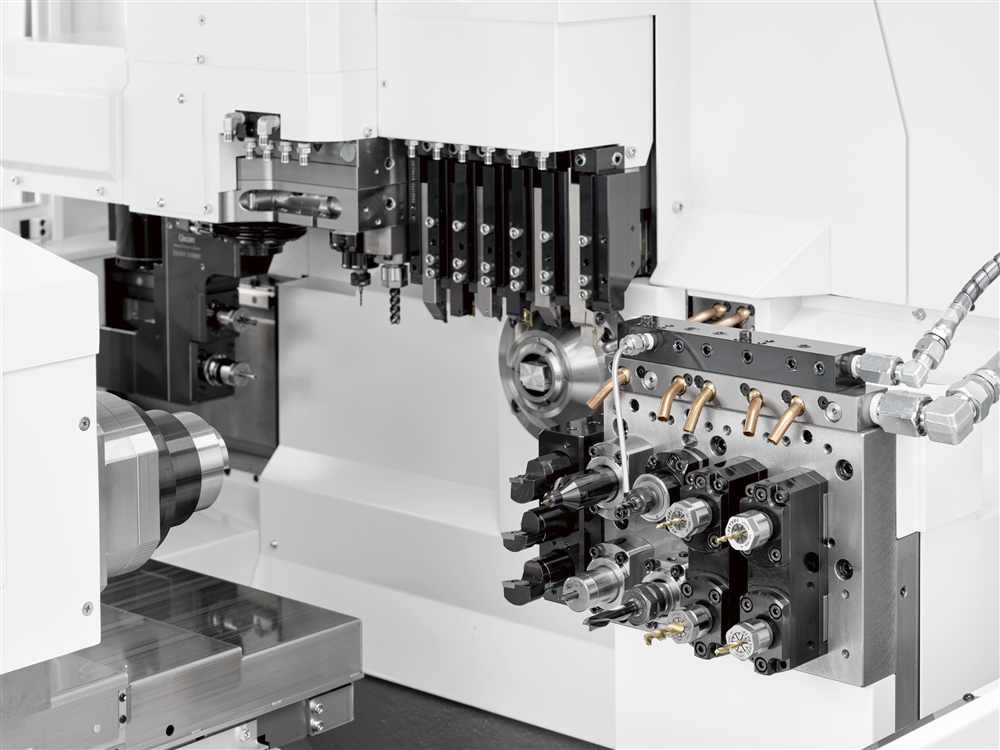

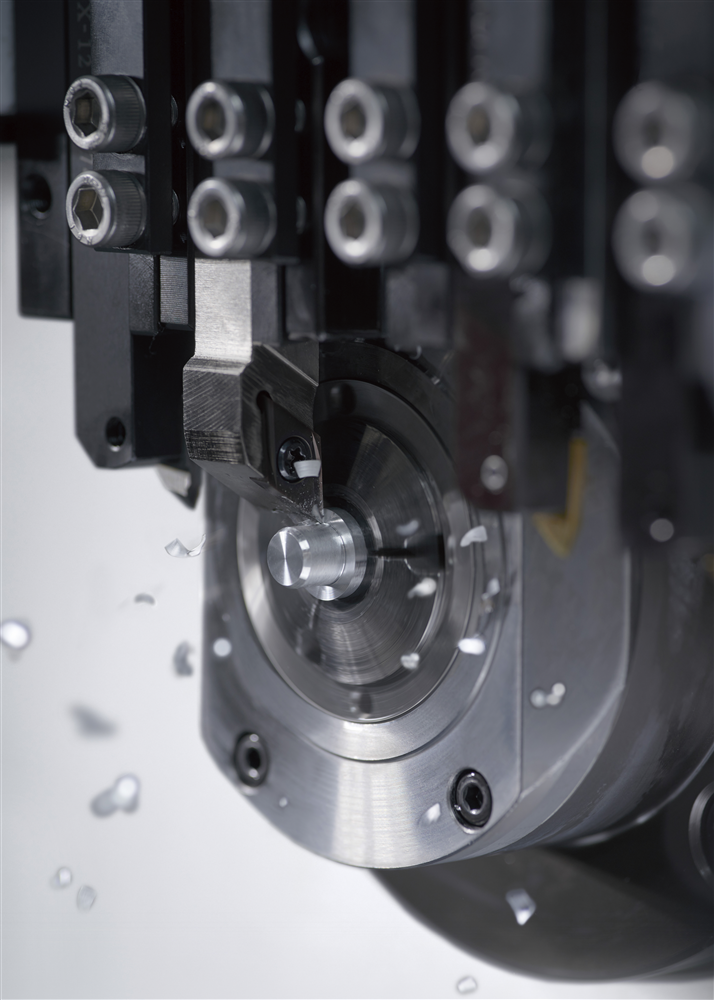

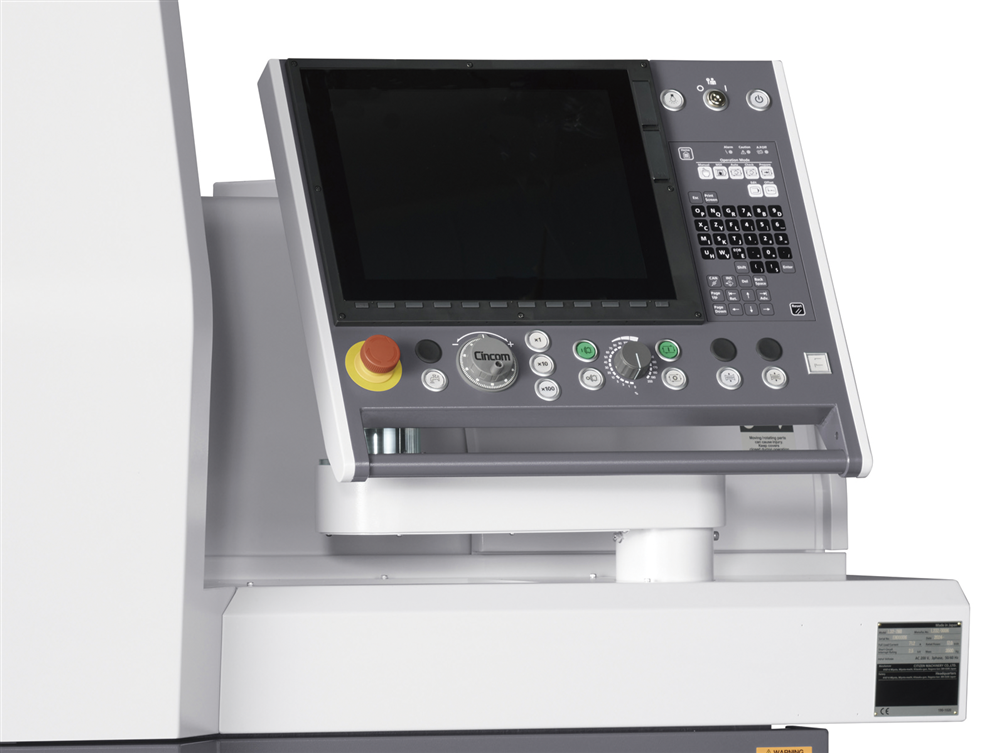

製品仕様
| 型式 | L32 VIII | L32 IX | L32 X | L32 XII | L32 XIIB5 | |
|---|---|---|---|---|---|---|
| 最大加工径 | ø32mm（ø38mm OP） | |||||
| 最大加工長 | GB軸 | 320mm/1チャック | ||||
| GBL軸 | 80mm | |||||
| 正面最大穴あけ径 | ø12mm | |||||
| 正面最大ねじ立径 | M12（切削タップ） | |||||
| 主軸貫通穴径 | ø39mm | |||||
| 主軸回転数 | Max.8,000min-1 | |||||
| 背面主軸最大チャック径 | ø32mm（ø38mm OP） | |||||
| 背面加工最大穴あけ径 | ø10mm | |||||
| 背面加工最大ねじ立径 | M10（切削タップ） | |||||
| 背面主軸回転数 | Max.8,000min-1 | |||||
| くし刃回転工具最大穴あけ径 | ø10mm | |||||
| くし刃回転工具最大ねじ立径 | M8（切削タップ） | |||||
| くし刃回転工具主軸回転数 | Max.6,000min-1 | |||||
| 背面回転工具最大穴あけ径 | OP | ø8mm | ||||
| 背面回転工具最大ねじ立径 | OP | M6（切削タップ） | ||||
| 背面回転工具主軸回転数 | OP | Max.6,000min-1 | ||||
| ツール取付数 | Max.48本 | Max.40本 | Max.53本 | Max.45本 | ||
| ツールサイズ | 旋削ツール | □16mm×130ｍｍ（突切□20ｍｍ） | ||||
| 早送り速度 | X1軸 | 32m/min | ||||
| X2軸 | 32m/min | |||||
| Y1軸 | 32m/min | |||||
| Y2軸 | - | 24m/min | ||||
| Z1軸 | 32m/min | |||||
| Z2軸 | 32m/min | |||||
| 電動機 | 正面主軸ドライブ用 | 5.5/7.5/7.5kW | ||||
| くし刃回転工具ドライブ用 | 1.0kW | |||||
| 背面主軸ドライブ用 | 3.7/5.5kW | |||||
| 切削油用 | 0.4kW | |||||
| 定格消費電力 | 16.9kVA | |||||
| 負荷運転平均電力 | 10.0kVA | |||||
| センター高さ | 1,050mm | |||||
| 質量 | 3,500kg | |||||
L32 VIII
- 最大加工径
- ø32mm（ø38mm OP）
- 最大加工長【GB軸】
- 320mm/チャック
- 最大加工長【GBL軸】
- 80mm
- 正面最大穴あけ径
- ø12mm
- 正面最大ねじ立径
- M12（切削タップ）
- 主軸貫通穴径
- ø39mm
- 主軸回転数
- Max.8,000min-1
- 背面主軸最大チャック径
- ø32mm（ø38mm OP）
- 背面加工最大穴あけ径
- ø10mm
- 背面加工最大ねじ立径
- M10（切削タップ）
- 背面主軸回転数
- Max.8,000min-1
- くし刃回転工具最大穴あけ径
- ø10mm
- くし刃回転工具最大ねじ立径
- M8（切削タップ）
- くし刃回転工具主軸回転数
- Max.6,000min-1
- 背面回転工具最大穴あけ径
- OP
- 背面回転工具最大ねじ立径
- OP
- 背面回転工具主軸回転数
- OP
- ツール取付数
- Max.48本
- ツールサイズ【旋削ツール】
- □16mm×130ｍｍ（突切□20ｍｍ）
- 早送り速度【X1軸】
- 32m/min
- 早送り速度【X2軸】
- 32m/min
- 早送り速度【Y1軸】
- 32m/min
- 早送り速度【Y2軸】
- -
- 早送り速度【Z1軸】
- 32m/min
- 早送り速度【Z2軸】
- 32m/min
- 電動機【正面主軸ドライブ用】
- 5.5/7.5/7.5kW
- 電動機【くし刃回転工具ドライブ用】
- 1.0kW
- 電動機【背面主軸ドライブ用】
- 3.7/5.5kW
- 電動機【切削油用】
- 0.4kW
- 定格消費電力
- 16.9kVA
- 負荷運転平均電力
- 10.0kVA
- センター高さ
- 1,050mm
- 質量
- 3,500kg
L32 IX
- 最大加工径
- ø32mm（ø38mm OP）
- 最大加工長【GB軸】
- 320mm/チャック
- 最大加工長【GBL軸】
- 80mm
- 正面最大穴あけ径
- ø12mm
- 正面最大ねじ立径
- M12（切削タップ）
- 主軸貫通穴径
- ø39mm
- 主軸回転数
- Max.8,000min-1
- 背面主軸最大チャック径
- ø32mm（ø38mm OP）
- 背面加工最大穴あけ径
- ø10mm
- 背面加工最大ねじ立径
- M10（切削タップ）
- 背面主軸回転数
- Max.8,000min-1
- くし刃回転工具最大穴あけ径
- ø10mm
- くし刃回転工具最大ねじ立径
- M8（切削タップ）
- くし刃回転工具主軸回転数
- Max.6,000min-1
- 背面回転工具最大穴あけ径
- OP
- 背面回転工具最大ねじ立径
- OP
- 背面回転工具主軸回転数
- OP
- ツール取付数
- Max.40本
- ツールサイズ【旋削ツール】
- □16mm×130ｍｍ（突切□20ｍｍ）
- 早送り速度【X1軸】
- 32m/min
- 早送り速度【X2軸】
- 32m/min
- 早送り速度【Y1軸】
- 32m/min
- 早送り速度【Y2軸】
- -
- 早送り速度【Z1軸】
- 32m/min
- 早送り速度【Z2軸】
- 32m/min
- 電動機【正面主軸ドライブ用】
- 5.5/7.5/7.5kW
- 電動機【くし刃回転工具ドライブ用】
- 1.0kW
- 電動機【背面主軸ドライブ用】
- 3.7/5.5kW
- 電動機【切削油用】
- 0.4kW
- 定格消費電力
- 16.9kVA
- 負荷運転平均電力
- 10.0kVA
- センター高さ
- 1,050mm
- 質量
- 3,500kg
L32 X
- 最大加工径
- ø32mm（ø38mm OP）
- 最大加工長【GB軸】
- 320mm/チャック
- 最大加工長【GBL軸】
- 80mm
- 正面最大穴あけ径
- ø12mm
- 正面最大ねじ立径
- M12（切削タップ）
- 主軸貫通穴径
- ø39mm
- 主軸回転数
- Max.8,000min-1
- 背面主軸最大チャック径
- ø32mm（ø38mm OP）
- 背面加工最大穴あけ径
- ø10mm
- 背面加工最大ねじ立径
- M10（切削タップ）
- 背面主軸回転数
- Max.8,000min-1
- くし刃回転工具最大穴あけ径
- ø10mm
- くし刃回転工具最大ねじ立径
- M8（切削タップ）
- くし刃回転工具主軸回転数
- Max.6,000min-1
- 背面回転工具最大穴あけ径
- ø8mm
- 背面回転工具最大ねじ立径
- M6（切削タップ）
- 背面回転工具主軸回転数
- Max.6,000min-1
- ツール取付数
- Max.53本
- ツールサイズ【旋削ツール】
- □16mm×130ｍｍ（突切□20ｍｍ）
- 早送り速度【X1軸】
- 32m/min
- 早送り速度【X2軸】
- 32m/min
- 早送り速度【Y1軸】
- 32m/min
- 早送り速度【Y2軸】
- 24m/min
- 早送り速度【Z1軸】
- 32m/min
- 早送り速度【Z2軸】
- 32m/min
- 電動機【正面主軸ドライブ用】
- 5.5/7.5/7.5kW
- 電動機【くし刃回転工具ドライブ用】
- 1.0kW
- 電動機【背面主軸ドライブ用】
- 3.7/5.5kW
- 電動機【切削油用】
- 0.4kW
- 定格消費電力
- 16.9kVA
- 負荷運転平均電力
- 10.0kVA
- センター高さ
- 1,050mm
- 質量
- 3,500kg
L32 XII
- 最大加工径
- ø32mm（ø38mm OP）
- 最大加工長【GB軸】
- 320mm/チャック
- 最大加工長【GBL軸】
- 80mm
- 主軸最大穴あけ径
- ø12mm
- 主軸最大ねじ立径
- M12（切削タップ）
- 主軸貫通穴径
- ø39mm
- 主軸回転数
- Max.8,000min-1
- 背面主軸最大チャック径
- ø32mm（ø38mm OP）
- 背面加工最大穴あけ径
- ø10mm
- 背面主軸最大ねじ立径
- M10（切削タップ）
- 背面主軸回転数
- Max.8,000min-1
- くし刃回転工具最大穴あけ径
- ø10mm
- くし刃回転工具最大ねじ立径
- M8（切削タップ）
- くし刃回転工具回転数
- Max.6,000min-1
- 背面刃物台回転工具最大穴あけ径
- ø8mm
- 背面刃物台回転工具最大ねじ立径
- M6（切削タップ）
- 背面刃物台回転工具回転数
- Max.6,000min-1
- ツール取付数
- Max.45本
- ツールサイズ【バイト】
- □16mm×130ｍｍ（突切□20ｍｍ）
- 早送り速度【X1軸】
- 32m/min
- 早送り速度【X2軸】
- 32m/min
- 早送り速度【Y1軸】
- 32m/min
- 早送り速度【Y2軸】
- 24m/min
- 早送り速度【Z1軸】
- 32m/min
- 早送り速度【Z2軸】
- 32m/min
- 電動機【正面主軸ドライブ用】
- 5.5/7.5/7.5kW
- 電動機【くし刃回転工具ドライブ用】
- 1.0kW
- 電動機【背面主軸ドライブ用】
- 3.7/5.5kW
- 電動機【切削油用】
- 0.4kW
- 定格消費電力
- 16.9kVA
- 負荷運転平均電力
- 10.0kVA
- センター高さ
- 1,050mm
- 重量
- 3,500kg
L32 XIIB5
- 最大加工径
- ø32mm（ø38mm OP）
- 最大加工長【GB軸】
- 320mm/チャック
- 最大加工長【GBL軸】
- 80mm
- 主軸最大穴あけ径
- ø12mm
- 主軸最大ねじ立径
- M12（切削タップ）
- 主軸貫通穴径
- ø39mm
- 主軸回転数
- Max.8,000min-1
- 背面主軸最大チャック径
- ø32mm（ø38mm OP）
- 背面加工最大穴あけ径
- ø10mm
- 背面主軸最大ねじ立径
- M10（切削タップ）
- 背面主軸回転数
- Max.8,000min-1
- くし刃回転工具最大穴あけ径
- ø10mm
- くし刃回転工具最大ねじ立径
- M8（切削タップ）
- くし刃回転工具回転数
- Max.6,000min-1
- 背面刃物台回転工具最大穴あけ径
- ø8mm
- 背面刃物台回転工具最大ねじ立径
- M6（切削タップ）
- 背面刃物台回転工具回転数
- Max.6,000min-1
- ツール取付数
- Max.45本
- ツールサイズ【バイト】
- □16mm×130ｍｍ（突切□20ｍｍ）
- 早送り速度【X1軸】
- 32m/min
- 早送り速度【X2軸】
- 32m/min
- 早送り速度【Y1軸】
- 32m/min
- 早送り速度【Y2軸】
- 24m/min
- 早送り速度【Z1軸】
- 32m/min
- 早送り速度【Z2軸】
- 32m/min
- 電動機【正面主軸ドライブ用】
- 5.5/7.5/7.5kW
- 電動機【くし刃回転工具ドライブ用】
- 1.0kW
- 電動機【背面主軸ドライブ用】
- 3.7/5.5kW
- 電動機【切削油用】
- 0.4kW
- 定格消費電力
- 16.9kVA
- 負荷運転平均電力
- 10.0kVA
- センター高さ
- 1,050mm
- 重量
- 3,500kg

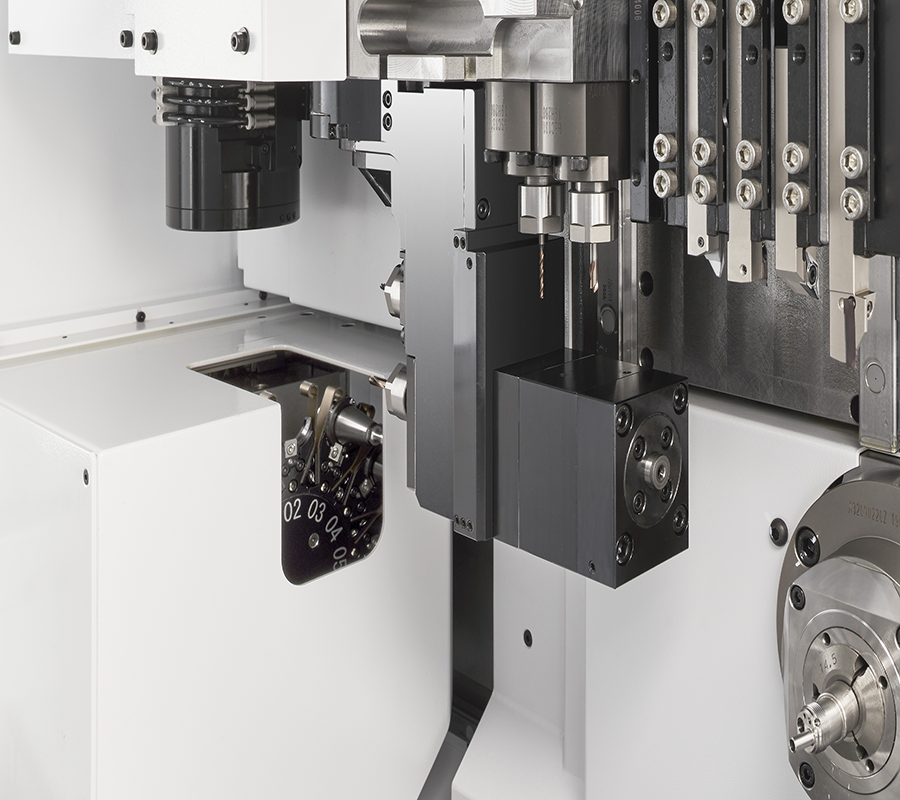

| ATC装置 | L32XII / L32XIIB5 ATC |
|---|---|
| ATCツーリング最高回転数 | 12,000min-1 |
| モータ出力 | 2.2kW |
| ツールホルダ形式 | JBS-15T |
| B軸ツール本数 | 12本（マガジン）+1本（ビルトイン） |
| 本体総ツール取付数 | Max.35本（Ｂ軸ツール含む） |
| ツール交換時間（chip to chip） | 4 sec |
| ツール最大外径 | ø30mm |
| ツール最大把持径 | ø10mm（ER16） |
L32XII / L32XIIB5 ATC
- ATCツーリング最高回転数
- 12,000min-1
- モータ出力
- 2.2kW
- ツールホルダ形式
- JBS-15T
- B軸ツール本数
- 12本（マガジン）+1本（ビルトイン）
- 本体総ツール取付数
- Max.35本（B軸ツール含む）
- ツール交換時間（chip to chip）
- 4 sec
- ツール最大外径
- ø30mm
- ツール最大把持径
- ø10mm（ER16）
